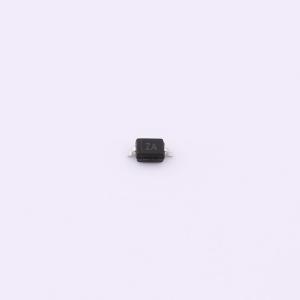

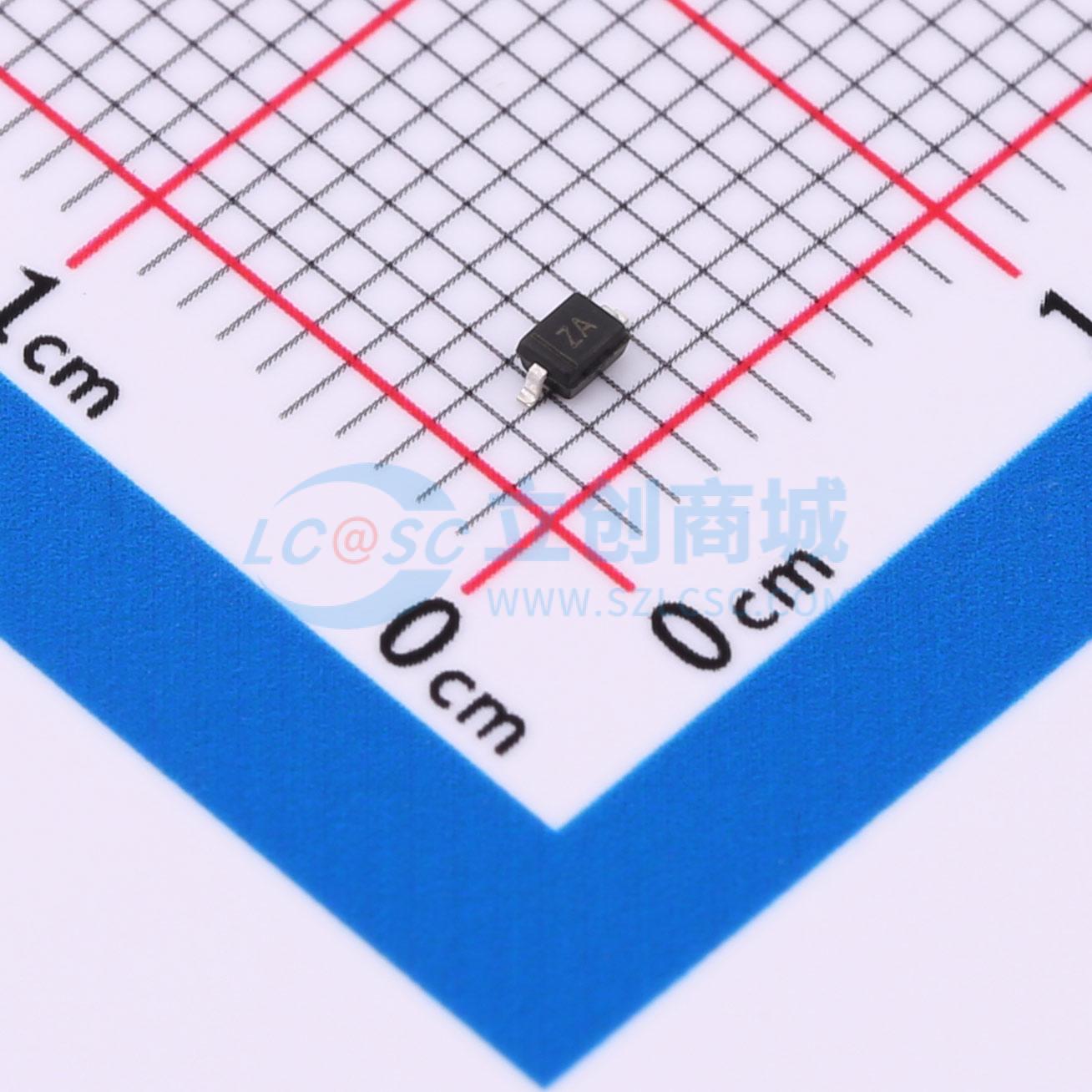

HESD5V0D3
单向ESD 5V截止 峰值浪涌电流：28A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为单向类型，有一个通道。工作电压5V，可承受28A较大电流。结电容典型值为200pF。适用于多种电子产品，能有效防止静电和浪涌对设备的损害，保障设备稳定运行，提升设备安全性。
- 商品型号
- HESD5V0D3
- 商品编号
- C22439683
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015578克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 28A@8/20us | |
| 峰值脉冲功率(Ppp) | 420W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
商品概述
HESD5V0D3 可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于 ESD 环境的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条单向线路的灵活性。
商品特性
- 单向 ESD 保护，适用于单条线路
- 反向关断电压：5.0V（最大值）
- 低泄漏电流：nA 级别
- 响应时间通常 < 1 ns
- 低钳位电压：VC < 15V@IPP = 28A
- ESD 防护能力：30kV（空气放电）/ 30kV（接触放电）（依据 IEC61000-4-2 标准）
- 符合 RoHS 规范
