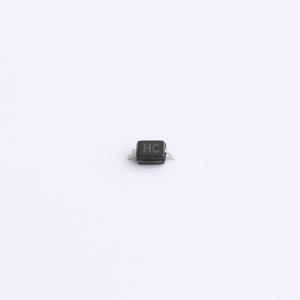

温馨提醒：图片仅供参考，商品以实物为准
HSELC24CI
双向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款高性能双向ESD保护二极管，专为单一信号线路设计，耐压24V，能有效抵御高达6A的瞬态电流冲击，为电路保驾护航。其小巧的1.3pF电容值，确保了高速信号传输的纯净与效率，是保护高性能电子产品、防止静电损伤的精选组件，让设备运行更加安全可靠。
- 商品型号
- HSELC24CI
- 商品编号
- C22439688
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.013667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 56V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.3pF |
商品概述
HSELC24CI 用于保护敏感的半导体组件，使其免受静电放电和其他电压引起的瞬态事件所造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了业界领先的保护。该器件为设计者提供了灵活性，可在不适用阵列配置的应用中保护一条双向线路。封装为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) 标准：接触放电 ±30kV，空气放电 ±30kV；符合 IEC 61000-4-4 (EFT) 标准：40A (5/50 ns)
- 峰值功耗：350W (8/20us)
- 工作电压：24V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
