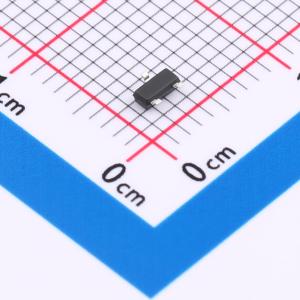

温馨提醒：图片仅供参考，商品以实物为准
HRESD1CANFHT116
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD防护二极管，为您的电路提供双通道的稳健守护。在24V电压下稳定工作，面对高达5A的瞬时电流冲击也能轻松应对，确保系统安全无虞。加之25皮法电容值，确保信号流畅无损，是高端电子应用中防静电干扰的优选方案。
- 商品型号
- HRESD1CANFHT116
- 商品编号
- C22439690
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HRESD1CANFHT116保护敏感半导体组件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD的设计提供一流的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（ESD）标准：±8kV（接触放电），±15kV（空气放电）；IEC 61000-4-4（EFT）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：24V
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
