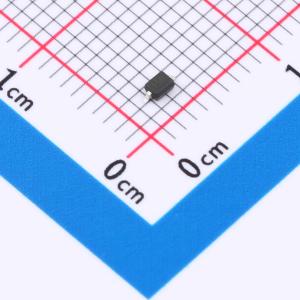

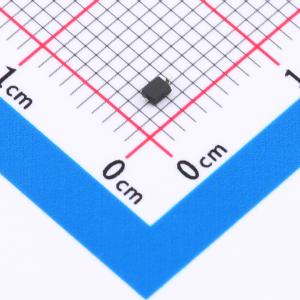

HPESD1LIN
双向ESD 15V截止 峰值浪涌电流：10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为双向类型，有一个通道。工作电压15V，可承受10A电流。结电容典型值为9pF。适用于多种电子产品，能有效双向防护静电和浪涌干扰，确保设备稳定运行，提升设备的安全性和可靠性。
- 商品型号
- HPESD1LIN
- 商品编号
- C22439691
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 9pF |
商品概述
HPESD1LIN 可保护敏感的半导体元件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列保护的应用中保护一条双向线路。封装形式为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 标准（静电放电）：±30kV（接触放电），±30kV（空气放电）；符合 IEC 61000-4-4 标准（电快速瞬变脉冲群）：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：15V
- 保护一路 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
