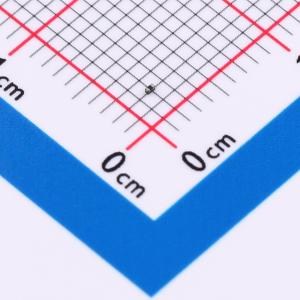

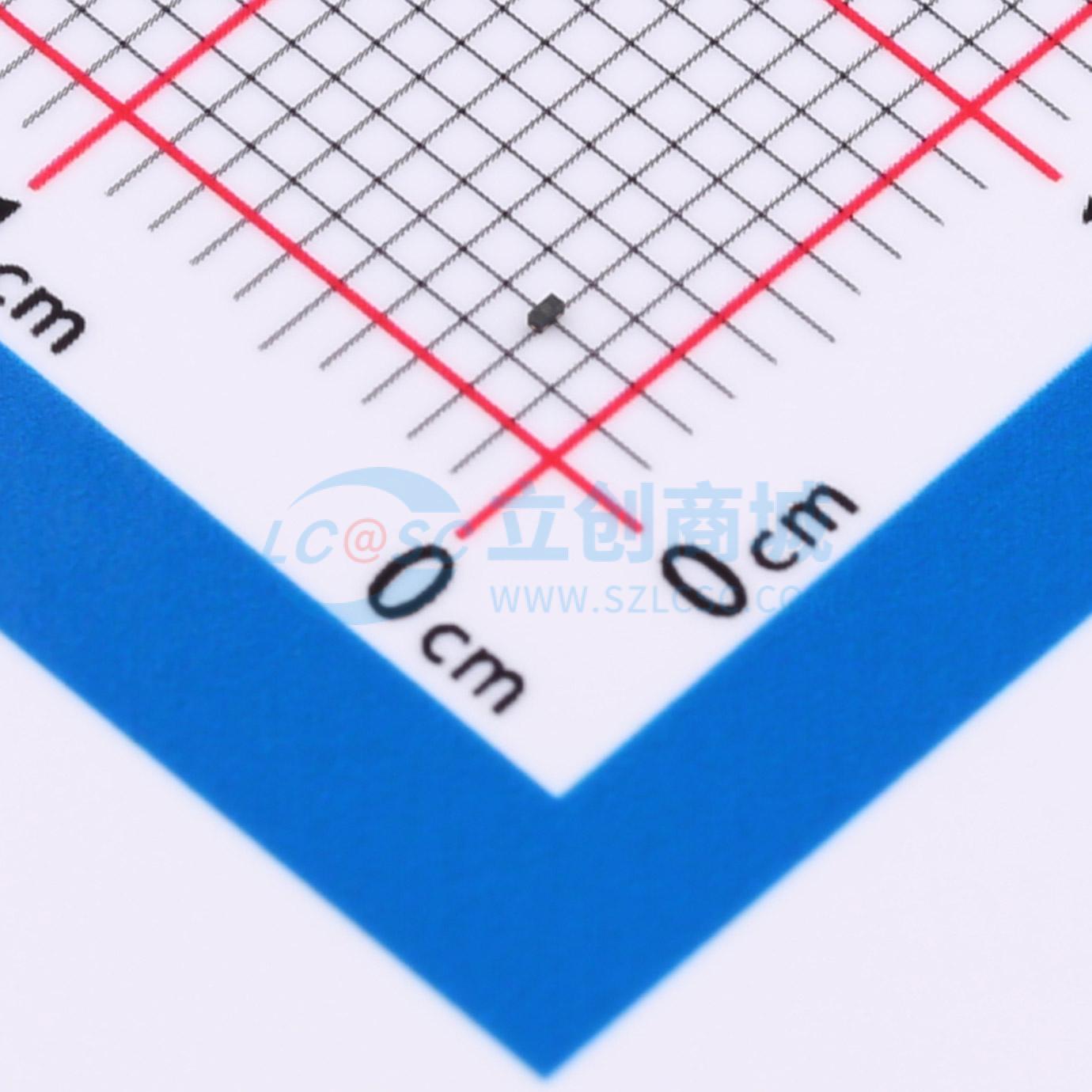

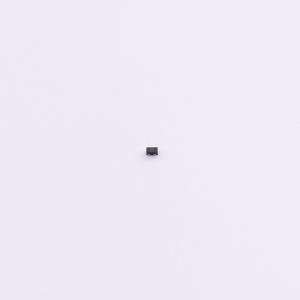

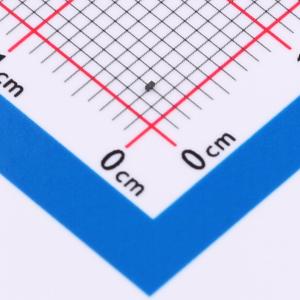

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC2XD3V3B
双向ESD 3.3V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为3.3V电压应用打造，单一通道设计确保了电路中的双向静电防护。它能承受最大5A的瞬时电流冲击，拥有12pF的电容值，适合于对信号速度要求不那么严格的环境。该器件能有效抵御静电破坏，为您的电子设备增添一层坚固的保护屏障。
- 商品型号
- HPESDNC2XD3V3B
- 商品编号
- C22439689
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.008805克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它使设计人员能够在阵列不实用的应用中灵活地保护一条双向线路。
商品特性
- 小型封装尺寸：0.61mm × 0.31mm
- 低封装高度：0.28 mm
- 低泄漏电流
- 响应时间典型值 < 1 ns
- 符合人体模型等级3的静电放电等级
- IEC61000-4-2等级4静电放电防护
- 无铅器件
- 产品材料符合RoHS要求且无卤素
