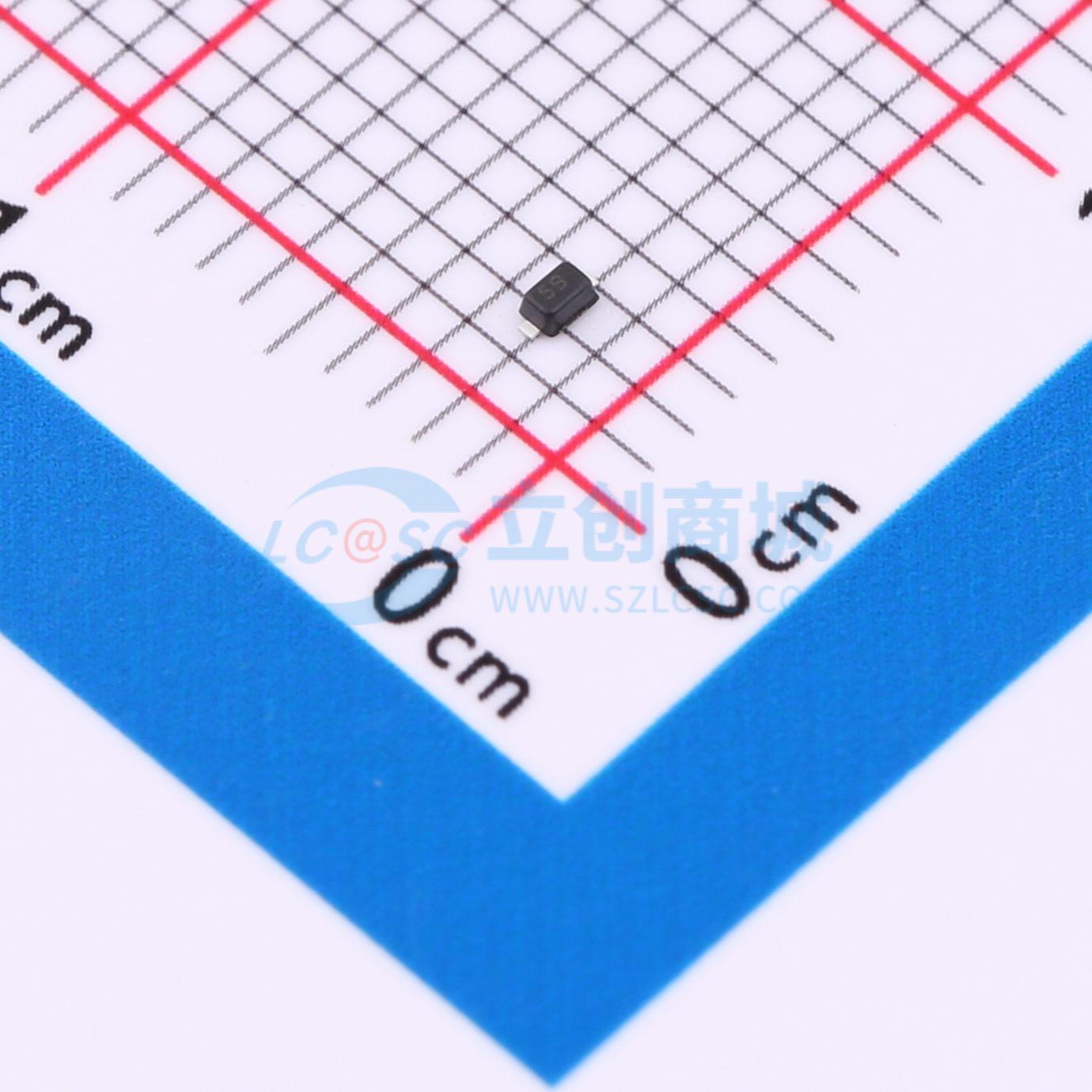

温馨提醒：图片仅供参考，商品以实物为准
HPESD5V0U1BB-Q
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管为单通道配置，耐压5V，适用于低电压领域。2.5A峰值电流处理能力，为轻负载电路提供恰到好处的静电防护。加之仅3pF的低电容特性，确保高速信号无损通过，是小型电子设备及高频信号线路的理想防静电伴侣。
- 商品型号
- HPESD5V0U1BB-Q
- 商品编号
- C22439684
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.01275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HPESD5V0U1BB-Q 可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电风险的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为 SOD-523。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 峰值功率高达 90W（8×20μs 脉冲条件下）
- 低漏电流
- 典型响应时间小于 1 ns
- 符合人体模型 ESD 等级 3（大于 16kV）
- 符合 IEC61000-4-2 等级 4 ESD 防护标准
- 符合 IEC61000-4-4 等级 4 EFT 防护标准
