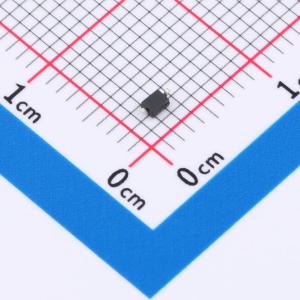

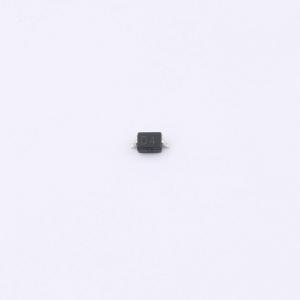

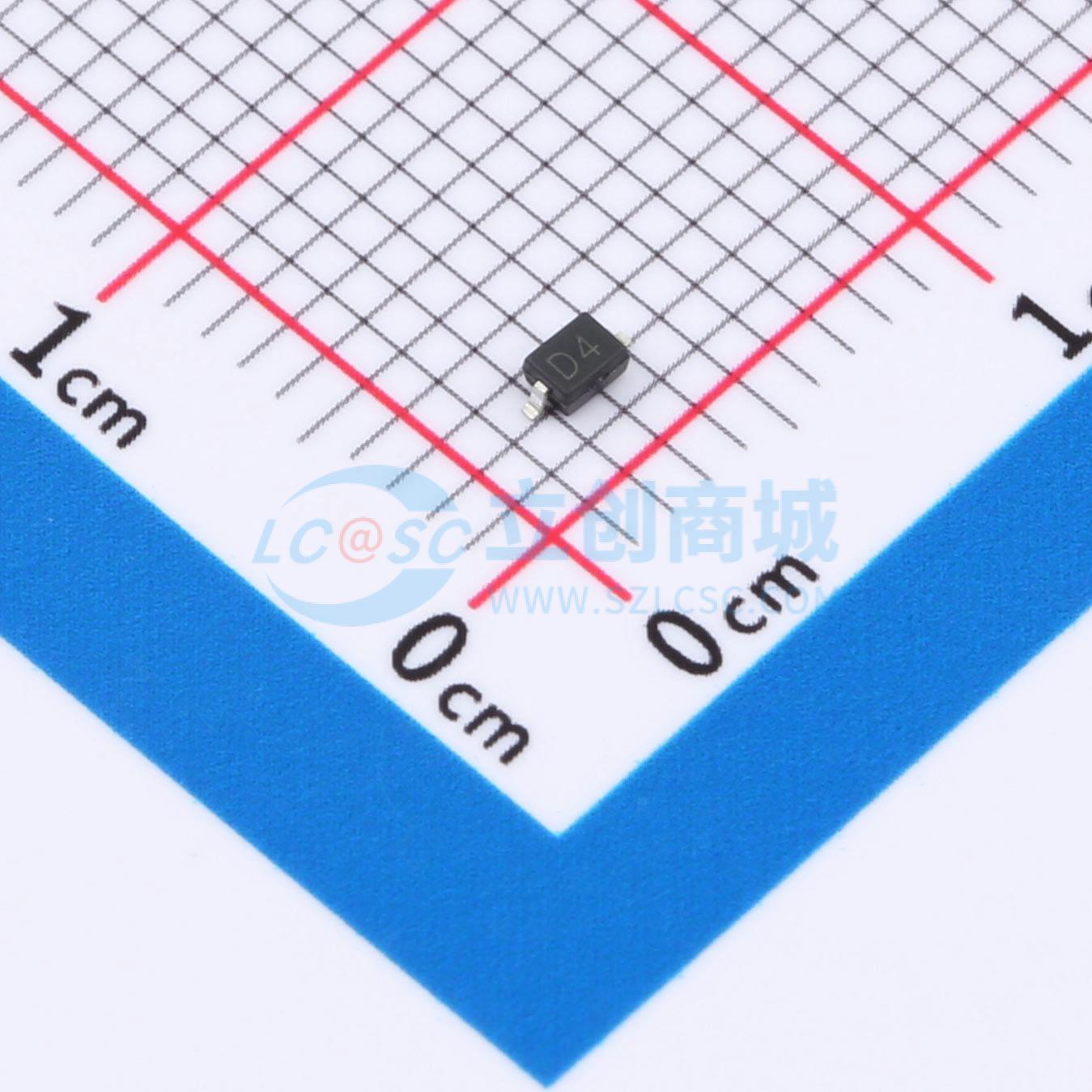

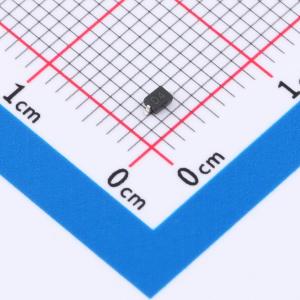

HDSD4V5TC
双向ESD 4.5V截止 峰值浪涌电流：160A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为低电压单线路设计，耐压4.5V，具备强大的160A瞬时电流处理能力，为电路提供坚实防护。虽然电容值为300pF，但在信号完整性要求不严格的场合下，它能有效平衡静电防护与成本效益，是消费电子产品、IoT设备等轻型应用中防止静电破坏的经济之选，确保设备稳定运行。
- 商品型号
- HDSD4V5TC
- 商品编号
- C22439720
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 160A | |
| 峰值脉冲功率(Ppp) | 3.2kW@8/20us | |
| 击穿电压(VBR) | 5.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HDSD4V5TC器件可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD环境的设计提供了同类防护。该器件为设计者提供了在阵列不切实际的应用中保护一条双向线路的灵活性。采用SOD-323封装。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns脉冲) 标准
- 峰值功耗：3200W (8/20us脉冲)
- 工作电压：4.5V
- 保护一路Vcc或数据线路
- 低钳位电压
- 低泄漏电流
