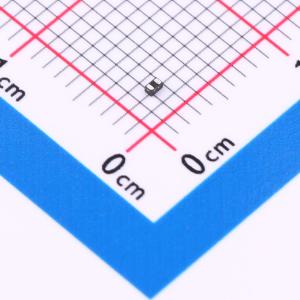

温馨提醒：图片仅供参考，商品以实物为准
HESD5341N
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管专为单通道电路定制，能在5V工作电压下稳定运行，具备4A峰值电流处理能力，为电路提供精确的静电防护。其超低电容值仅为0.6pF，确保了高速信号传输的无损与纯净，是精密电子和高频通讯应用中保护敏感元件的优选方案。
- 商品型号
- HESD5341N
- 商品编号
- C22439737
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.006332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
HESD5341N可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。封装为DFN1006 - 2L。
商品特性
- 高速数据线瞬态保护：IEC 61000 - 4 - 2（ESD）±20kV（接触）、±20kV（空气）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 峰值功率耗散：60W（8/20μs）
- 工作电压：5V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条数据、控制线
- 低电容：0.4pF（典型值）
- 低钳位电压
- 低泄漏电流
