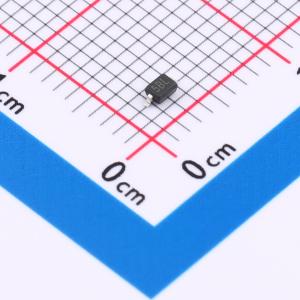

温馨提醒：图片仅供参考，商品以实物为准
HAR0511D3
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管为单通道配置，耐压5V，提供全面的静电防护。4A峰值电流处理能力确保电路在静电冲击下的安全，而1pF的电容值设计保证了信号传输的高速与无损，是精密电路及高速数据线路上的理想静电保护元件。
- 商品型号
- HAR0511D3
- 商品编号
- C22439745
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V；25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HAR0511D3保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 高速数据线的瞬态保护，符合IEC 61000-4-2 (ESD) ±8kV (接触放电) ±15kV (空气放电) 和 IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：100W (8/20us)
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
