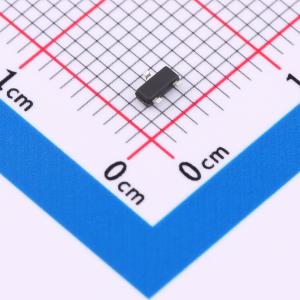

温馨提醒：图片仅供参考，商品以实物为准
HSM12.TCT
单向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，搭载双通道设计，专为电子设备中的信号线和数据接口定制。它能在12V的持续工作电压下保持高性能，面对突发静电冲击，能承受11A的峰值电流，确保系统安全。其紧凑的90皮法电容值，确保高速信号传输无衰减，是保护敏感电路免受静电干扰的理想选择，让数据流通更安心、高效。
- 商品型号
- HSM12.TCT
- 商品编号
- C22439773
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.01625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V；32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了卓越的保护。它为设计者提供了在阵列不实用的应用中保护两条单向线路的灵活性。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：12V
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
