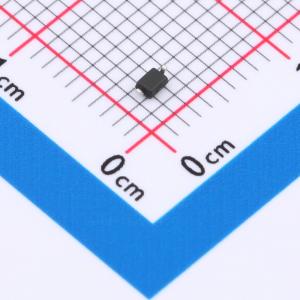

温馨提醒：图片仅供参考，商品以实物为准
HESD7351HT1G
单向ESD 3.3V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管专为低电压应用设计，额定电压3.3V，能有效应对4A瞬态电流，为单线路提供精确的静电防护。超低的0.6pF电容值，确保高速信号无损传输，是现代高性能电子电路的理想静电保护元件。
- 商品型号
- HESD7351HT1G
- 商品编号
- C22439778
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.013782克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
HESD7351HT1G 可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。该器件为设计人员提供了在阵列不切实际的应用中保护一条单向线路的灵活性。
商品特性
· 高速数据线路瞬态保护，符合 IEC 61000-4-2（静电放电）±8kV（接触放电）±15kV（空气放电）和 IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50 ns）标准 · 峰值功耗：60W（8/20μs） · 工作电压：3.3V · 保护一条 Vcc 或数据线路 · 低钳位电压 · 低泄漏电流
