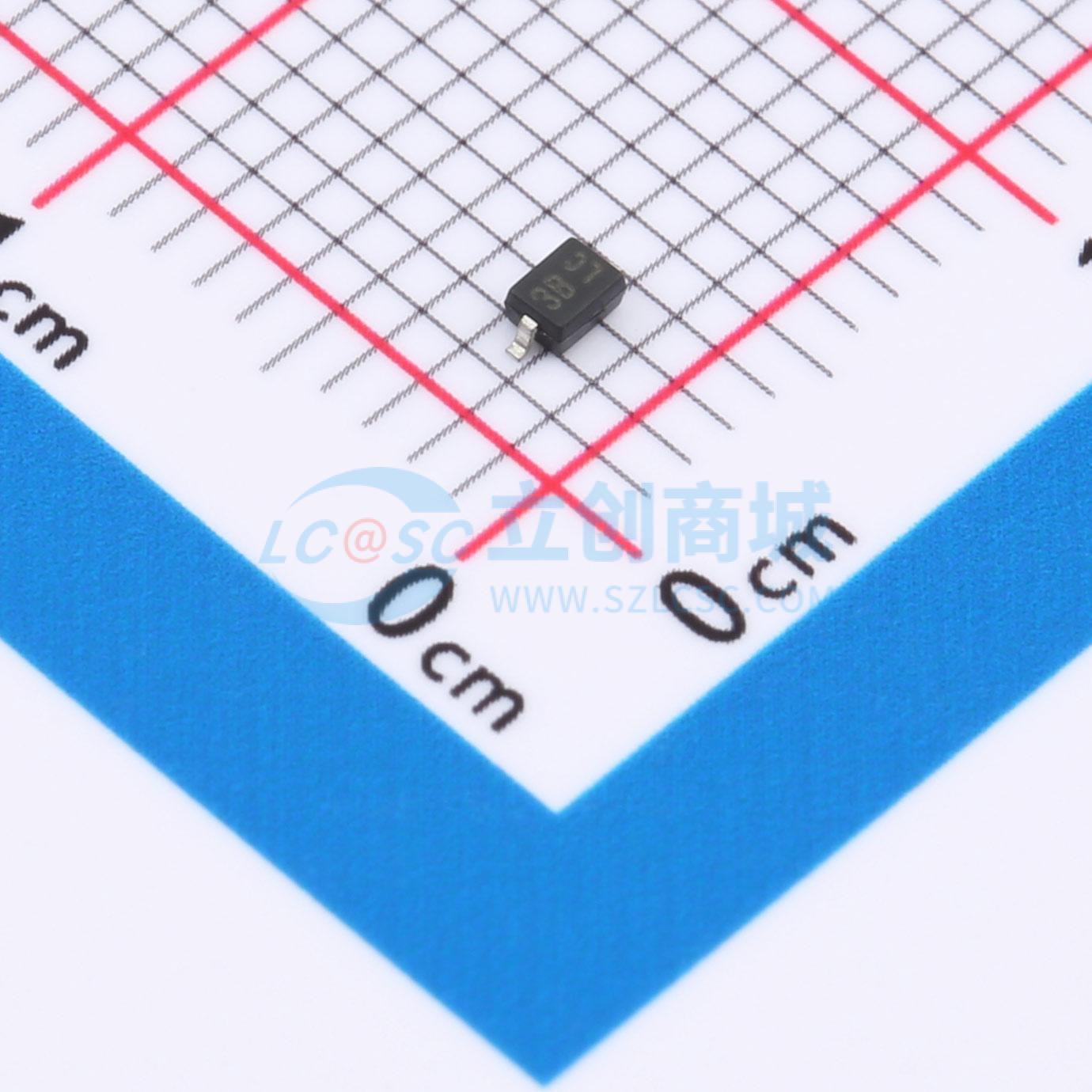

温馨提醒：图片仅供参考，商品以实物为准
HSPD9103W-2/TR
双向ESD 3.3V截止 峰值浪涌电流：17A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为3.3V电路保护而生，单通道设计实现双向防护，能承受高达17A的瞬态电流冲击，为电子设备提供严密的静电缓冲区。其超低1pF电容值，确保高速信号流畅无阻，是保护高频数据线路、维持信号纯净度的优选组件，适用于各种精密电子应用场合。
- 商品型号
- HSPD9103W-2/TR
- 商品编号
- C22439794
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V；17V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 289W@8/20us | |
| 击穿电压(VBR) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HSPD9103W-2/TR 可保护敏感半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为 SOD-323。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (静电放电) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及 IEC 61000-4-4 (电快速瞬变脉冲群) 40A (5/50 ns) 标准
- 峰值功耗：289W (8/20us)
- 工作电压：3.3V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
