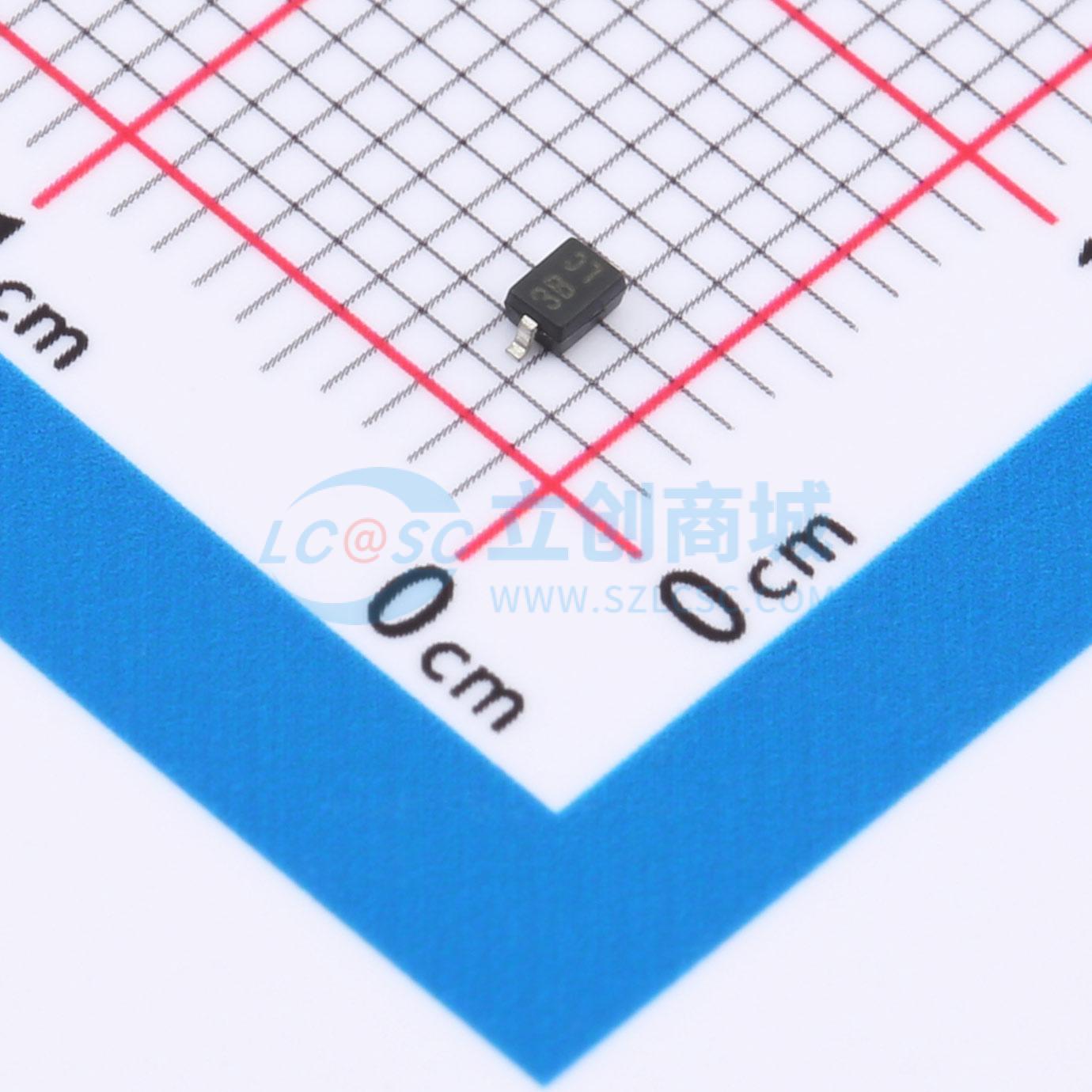

温馨提醒：图片仅供参考，商品以实物为准
HUCD32C03L01
双向ESD 3.3V截止 峰值浪涌电流：17A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此双向ESD保护二极管为3.3V系统量身定制，单通道实现双向静电防护，17A峰值瞬态电流处理能力，为电路安全筑起强效防线。其超低1pF电容值，确保信号传输高速无损，是高端电子设备及高速数据线路的理想守护者，有效提升系统抗静电干扰能力。
- 商品型号
- HUCD32C03L01
- 商品编号
- C22439679
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 289W@8/20us | |
| 击穿电压(VBR) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HUCD32C03L01 可保护敏感半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。该器件为设计者提供了在阵列不切实际的应用中保护一条双向线路的灵活性。封装为 SOD-323。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电) 及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：289W (8/20μs)
- 工作电压：3.3V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
