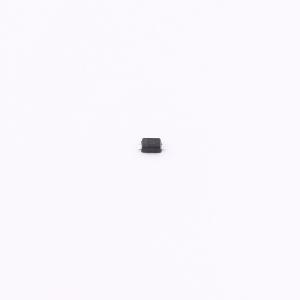

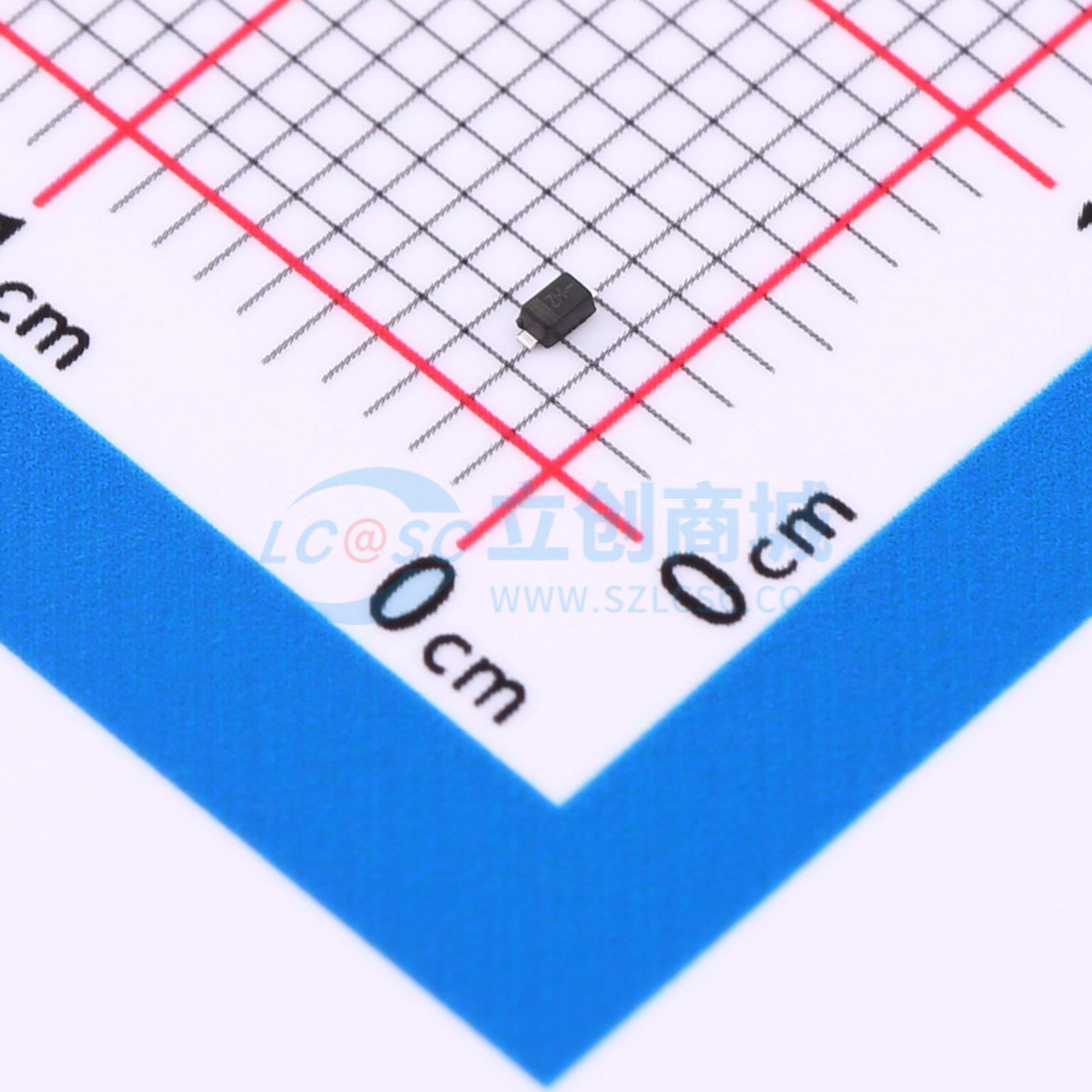

温馨提醒：图片仅供参考，商品以实物为准
HESD5Z7.0T1G
单向ESD 7V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，针对7V电压应用优化，专注于单一路径的静电防护解决方案。7A的瞬时电流承受力，为敏感电路构筑坚强防线。尽管拥有60pF的电容值，但在非高速信号场景下仍能确保有效防护与信号的顺畅流通，为电子设备提供稳固的静电保护伞。
- 商品型号
- HESD5Z7.0T1G
- 商品编号
- C22439680
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 22.7V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HESD5Z7.0T1G可保护敏感半导体组件免受静电放电(ESD)及其他电压感应瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。采用SOD-523封装。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2(ESD)标准：±8kV（接触放电），±15kV（空气放电）；符合IEC 61000-4-4(EFT)标准：40A（5/50 ns）
- 峰值功耗：200W（8/20us）
- 工作电压：7V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
