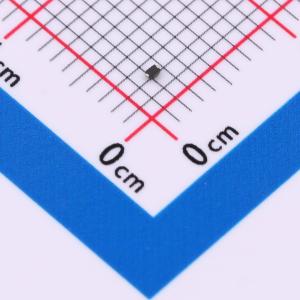

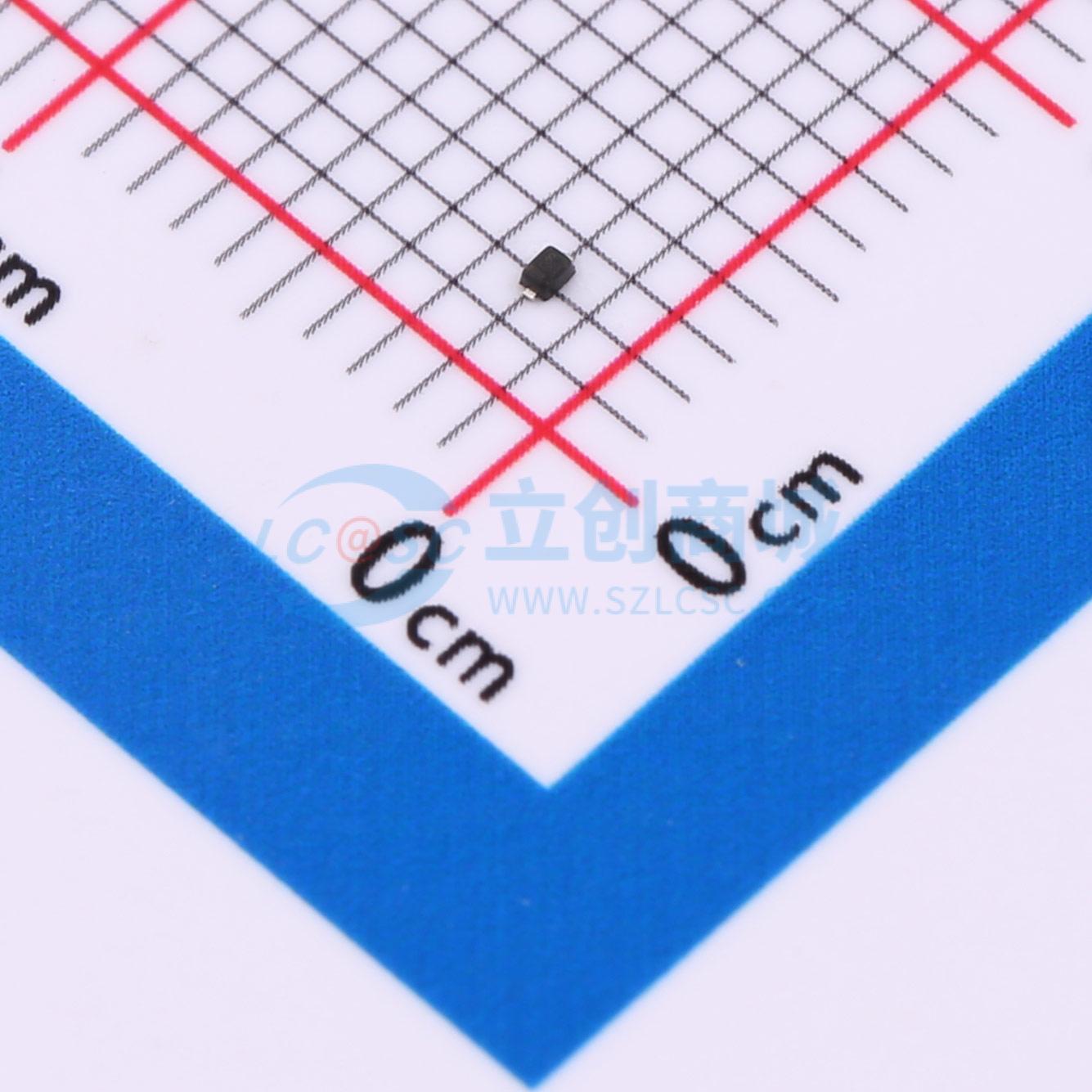

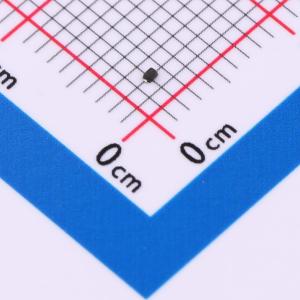

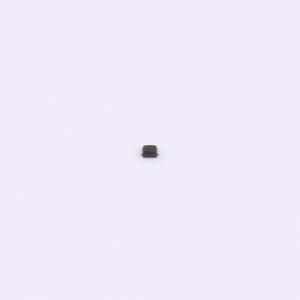

温馨提醒：图片仅供参考，商品以实物为准
HESD9L5.0ST5G
单向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管专为单通道设计，耐压5V，能有效抵御4A瞬时电流，超低电容值0.5pF确保高速信号传输不受影响，为精密电子设备提供高效而隐形的静电防护，是高性能电路的理想伴侣。
- 商品型号
- HESD9L5.0ST5G
- 商品编号
- C22439807
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.005313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 超低电容：0.35 pF
- 低钳位电压
- 小巧的封装外形尺寸：0.031英寸 × 0.024英寸 (0.80mm × 0.60mm)
- 低封装高度：0.015英寸 (0.37 mm)
- 截止电压：5V
- 低漏电流
- 典型响应时间 < 1.0 ns
- 符合IEC61000-4-2第4级ESD防护标准
- 无铅器件
