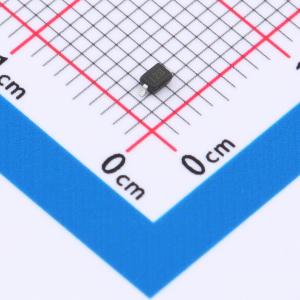

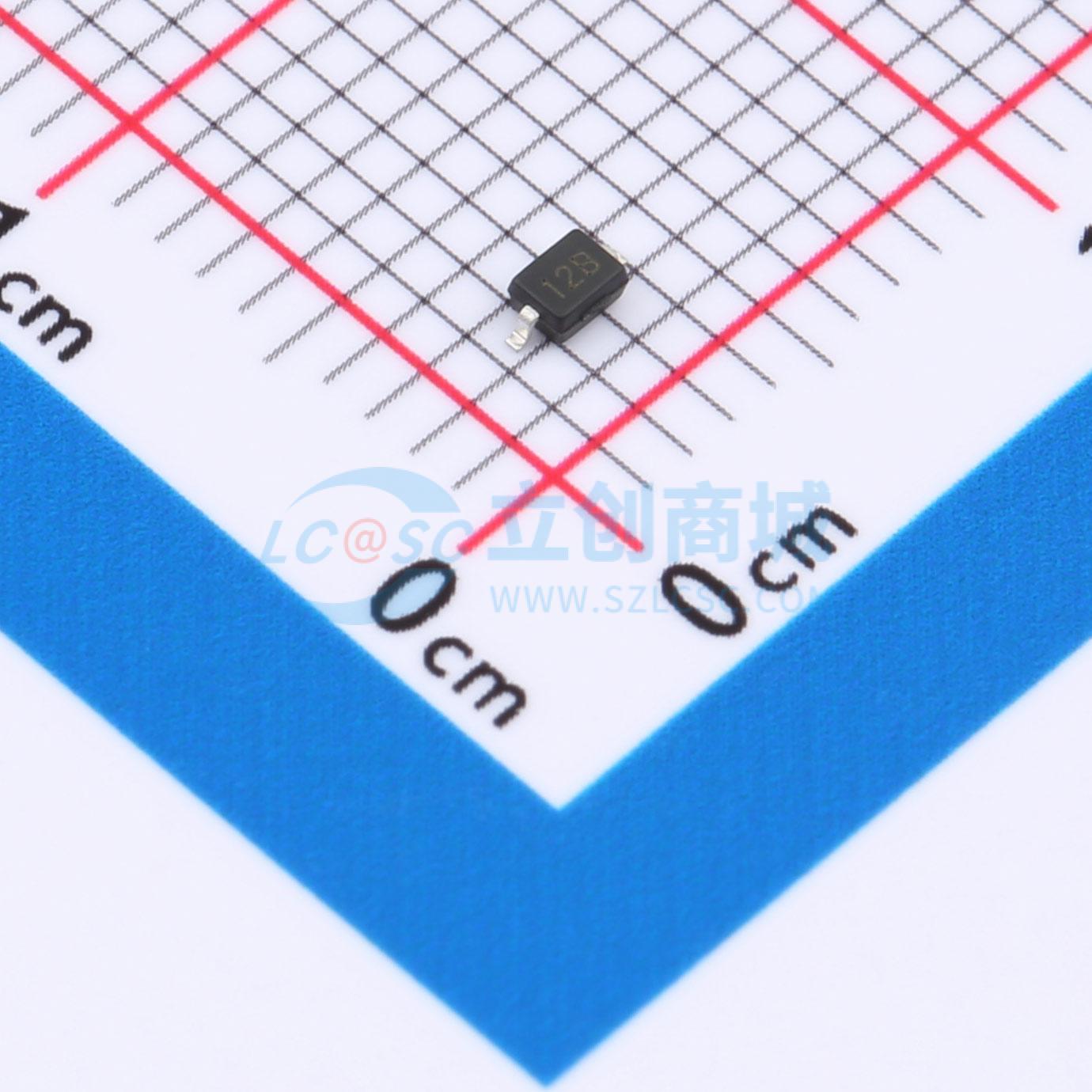

温馨提醒：图片仅供参考，商品以实物为准
HPSD12C-LF-T7
双向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管适用于单路信号保护，耐压12V，能在高电压环境中稳定工作。11A的峰值脉冲电流处理能力有效拦截静电冲击，保障电路安全性。其38pF的低电容值确保高速信号传输不受干扰，是理想的选择，适用于需要高速数据传输及静电防护兼备的现代电子设备，如移动通讯或便携式设备，为内部元件提供可靠守护。
- 商品型号
- HPSD12C-LF-T7
- 商品编号
- C22439809
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015758克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V；32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 38pF |
商品概述
HPSD12C-LF-T7器件可保护敏感半导体组件免受静电放电（ESD）及其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了业界领先的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（ESD）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（EFT）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：12V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低漏电流
