温馨提醒：图片仅供参考，商品以实物为准

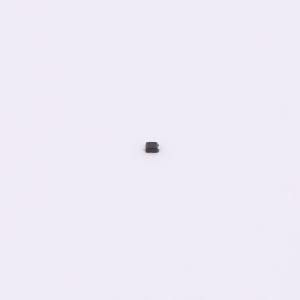

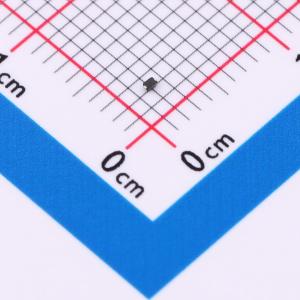

HRSB6.8CMGJT2N 8K/R
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为单一信号线路设计，耐压VRWM为5V，能有效应对日常静电威胁。9A的峰值电流IPP处理能力，为电子设备穿上隐形防护服，防止瞬时静电破坏。15pF的低电容特性CJ，确保高速信号传输无阻，是保护精密电路、提升系统可靠性的理想选择。
- 商品型号
- HRSB6.8CMGJT2N 8K/R
- 商品编号
- C22439810
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.004451克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HRSB6.8CMGJT2N 8K/R可保护敏感半导体组件免受静电放电(ESD)和其他电压感应瞬态事件造成的损坏或干扰。出色的钳位能力、低漏电流、低电容和快速响应时间为暴露于ESD的设计提供了保护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-923。
商品特性
- 超低电容15 pF
- 低钳位电压
- 小外形尺寸：0.031"×0.024" (0.80mm×0.60mm)
- 低本体高度：0.015" (0.37 mm)
- 截止电压：5V
- 低漏电流
- 响应时间典型值<1.0 ns
- IEC61000-4-2第4级ESD保护
- 无铅器件
