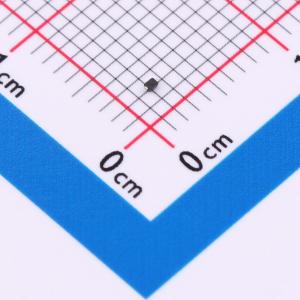

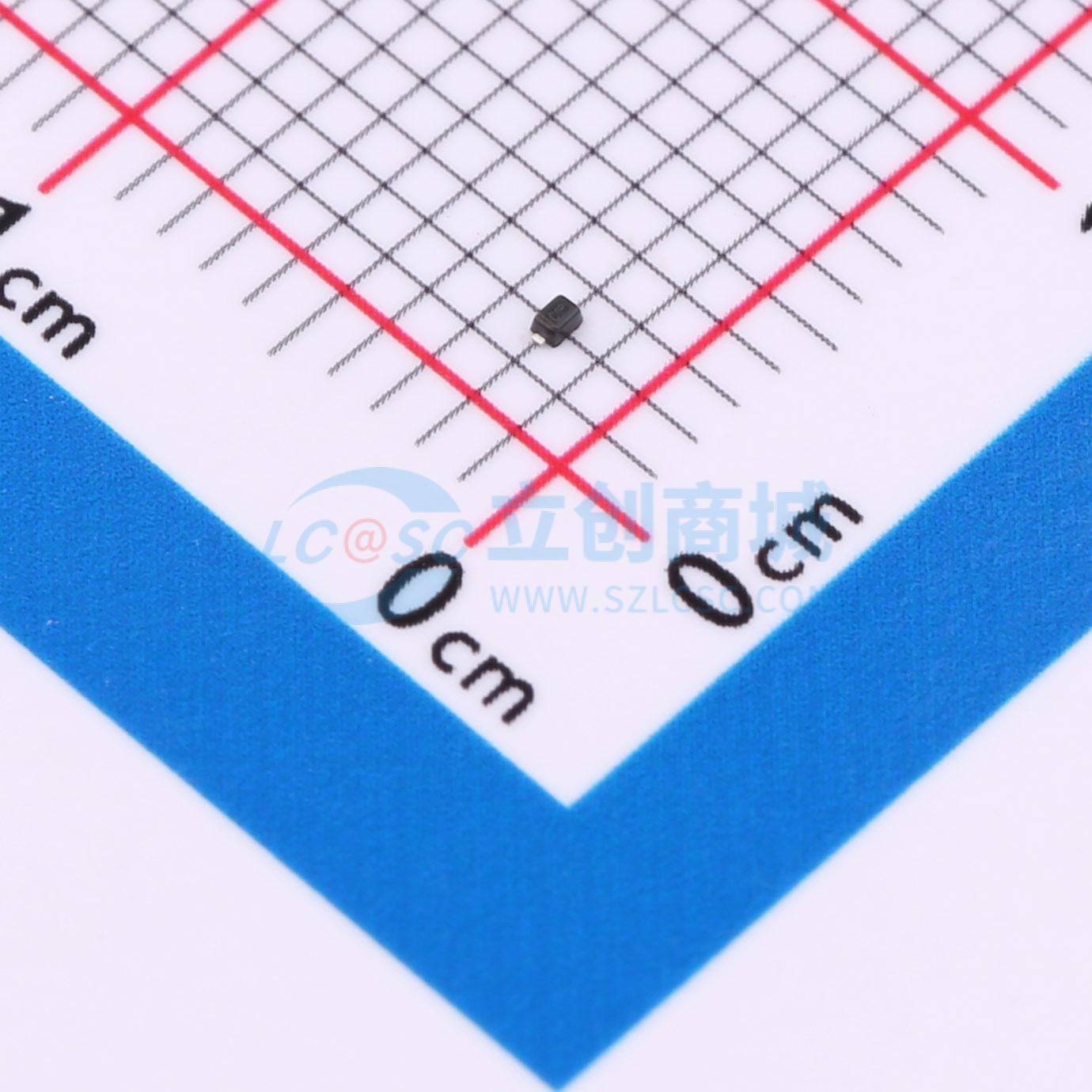

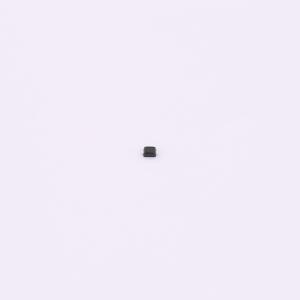

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC9D5VB
双向ESD 5V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精心设计的双向ESD静电保护二极管，为单线路量身定制，耐压值VRWM为5V，构筑起稳固的静电防护网。9A峰值脉冲电流IPP的处理能力，即使面对高强度静电冲击也能轻松应对，保障电路安全无忧。加之15pF的低电容CJ，完美融合高效防护与信号完整性，尤其适合于高频率数据传输应用，为电子设备的稳定运行增添强劲保障。
- 商品型号
- HPESDNC9D5VB
- 商品编号
- C22439678
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.004625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
该器件保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 超低电容：15 pF
- 低钳位电压
- 小巧的封装外形尺寸：0.031" × 0.024" (0.80 mm x 0.60 mm)
- 低封装高度：0.015" (0.37 mm)
- 截止电压：5V
- 低泄漏电流
- 响应时间典型值 < 1.0 ns
- 符合IEC61000-4-2 Level 4静电放电保护标准
- 无铅器件
