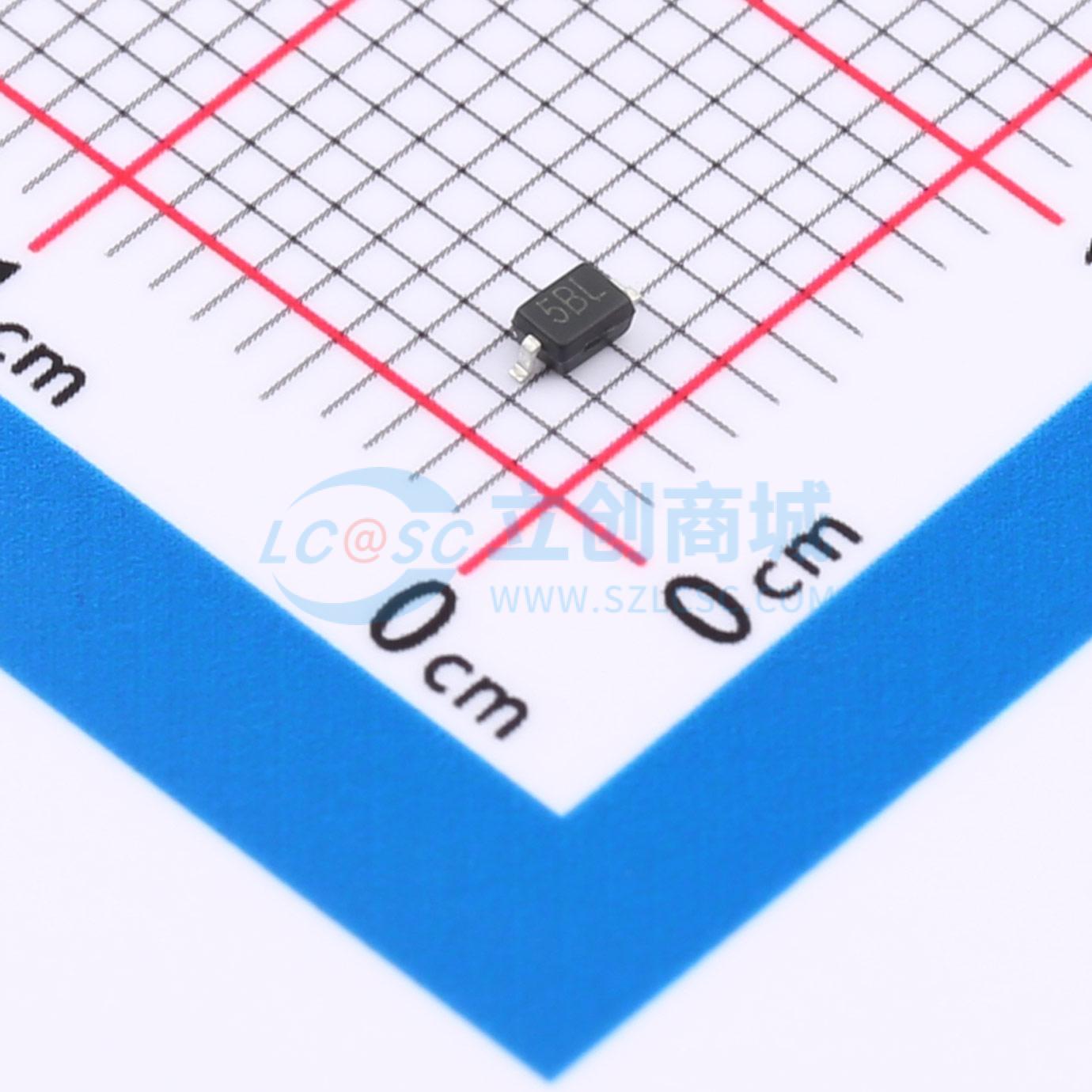

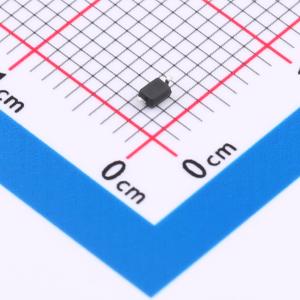

HPTVSUC3D5VB
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管专为单线路部署，工作电压VRWM为5V，能有效抵御双向静电冲击。4A峰值电流吸收能力，为电路板穿上静电防护甲。1pF低电容设计，确保信号流畅无阻，是保护高灵敏电子设备和维持信号纯净度的优选元件。
- 商品型号
- HPTVSUC3D5VB
- 商品编号
- C22439811
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HPTVSUC3D5VB可保护敏感的半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。它为设计师提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（ESD）标准：接触放电±8kV，空气放电±15kV；符合IEC 61000-4-4（EFT）标准：40A（5/50 ns）
- 峰值功耗：100W（8/20us）
- 工作电压：5V
- 保护一路Vcc或数据线
- 低钳位电压
- 低泄漏电流
