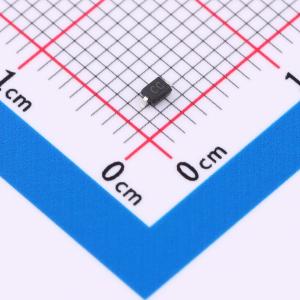

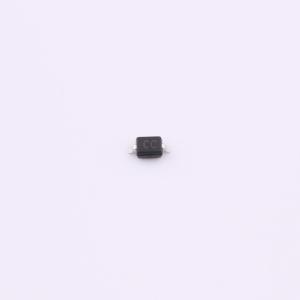

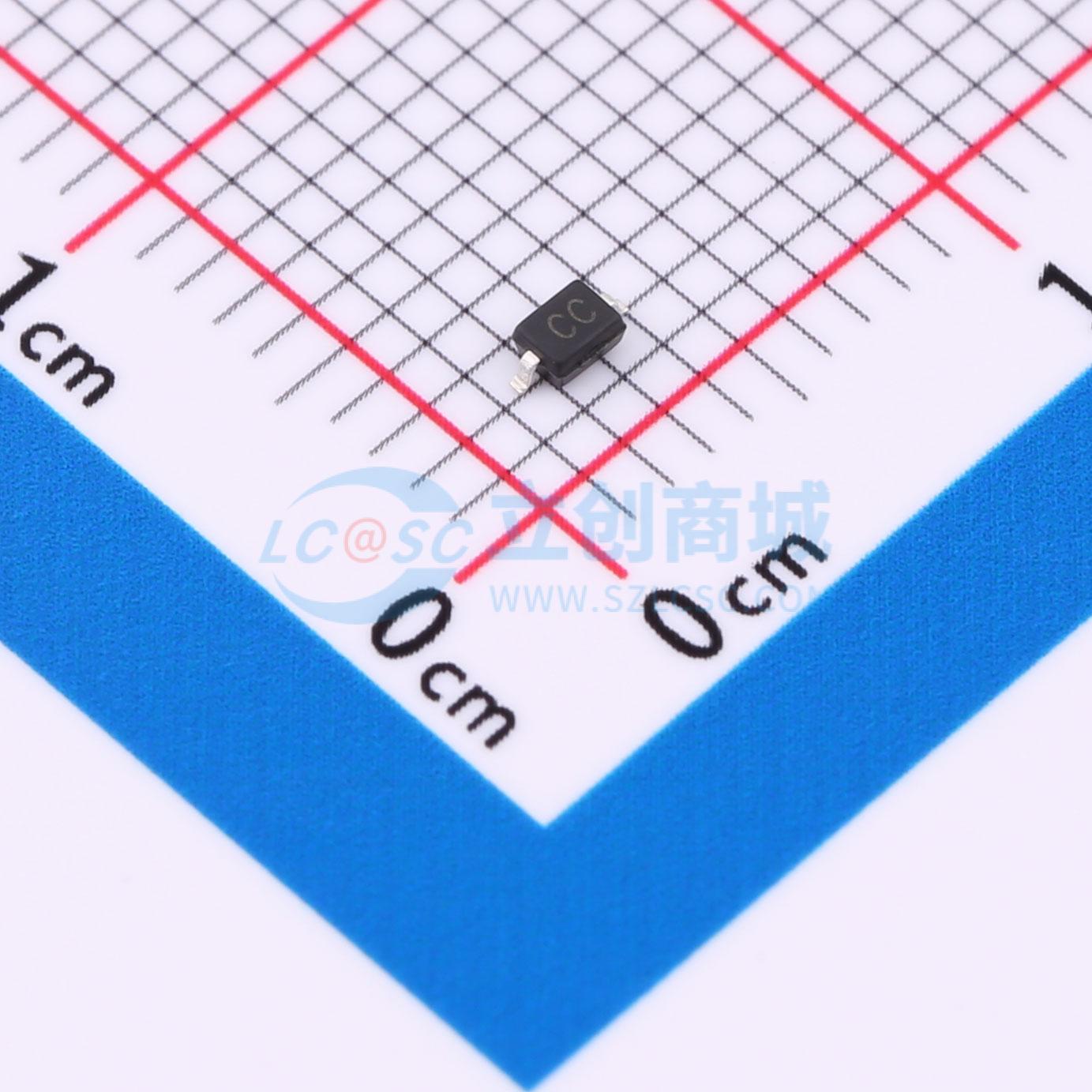

HUDD32C03L01-IR0.1
双向ESD 3.3V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，为3.3V单线路量身定做，具备20A高峰值电流处理能力，确保电路在静电冲击下的双重安全。仅1pF的超低电容值设计，完美适配高速信号路径，保护同时几乎不影响信号质量，是现代高性能电子设备静电防护的优选方案。
- 商品型号
- HUDD32C03L01-IR0.1
- 商品编号
- C22439815
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HUDD32C03L01-IR0.1 器件可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用 SOD-323 封装。
商品特性
- 超低电容 1 pF
- 低钳位电压
- 低主体高度：0.016 英寸 (0.4 mm)
- 截止电压：3.3V
- 低泄漏电流
- 响应时间典型值 < 1.0 ns
- IEC61000-4-2 等级 4 静电放电保护
- 此为无铅器件
