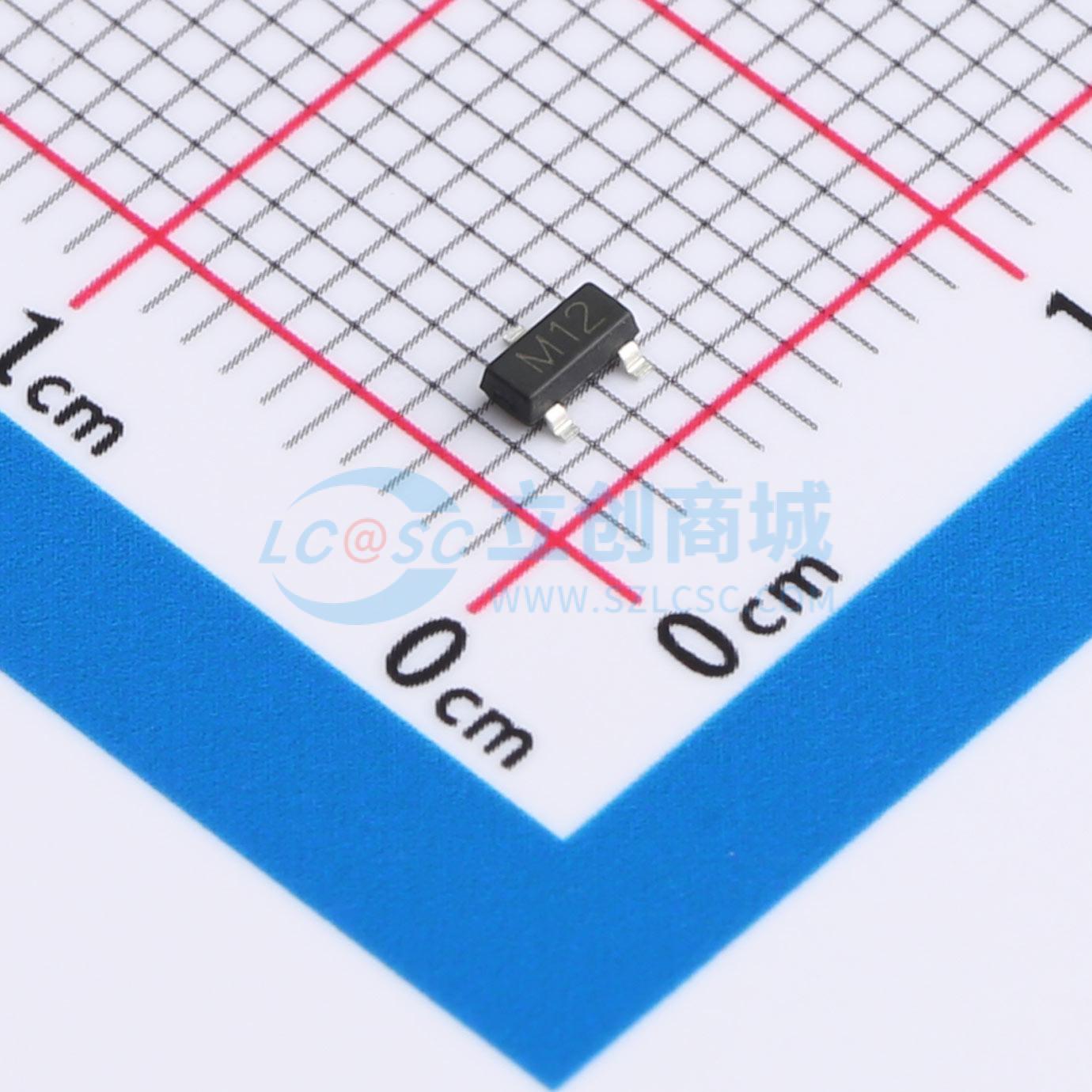

温馨提醒：图片仅供参考，商品以实物为准
HPSOT12C-LF-T7
ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管，设计有双通道，专为12V电压环境优化，能承受高达11A的瞬时静电释放电流冲击，确保系统稳定运行。其90皮法的低电容特性，有助于减少信号延迟，适配于各类高速数据线路，为精密电子设备提供无形却强大的静电防护盾，守护电路安全与数据完整。
- 商品型号
- HPSOT12C-LF-T7
- 商品编号
- C22439812
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.01625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V；32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
HPSOT12C-LF-T7可保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了的保护。它为设计师提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（ESD）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（EFT）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：12V
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
- SOT-23封装
