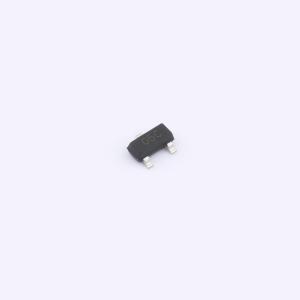

温馨提醒：图片仅供参考，商品以实物为准
HESDA5V3L
双向ESD 5V截止 峰值浪涌电流：17A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，特设双通道，专为精密电路防护定制。在5V工作电压范围内表现出色，可承受高达17A的瞬间脉冲电流，有效阻挡静电侵害。180皮法低电容值设计，确保高速信号流畅无阻，为电子设备穿上隐形的静电防护罩。
- 商品型号
- HESDA5V3L
- 商品编号
- C22439806
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 180pF |
商品概述
HESDA5V3L器件可保护敏感半导体元件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了业界领先的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护2条单向线路。
商品特性
- 为高速数据线路提供瞬态保护：符合IEC 61000-4-2 (ESD) ±30kV（接触放电）和 ±30kV（空气放电）标准；符合IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：5V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
