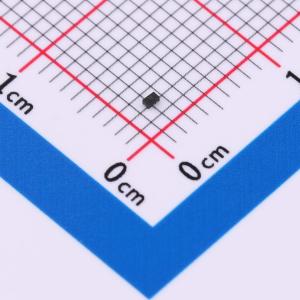

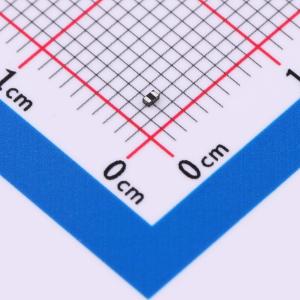

温馨提醒：图片仅供参考，商品以实物为准
HDESD5V0S1BL-7B
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD防护二极管专为单一电路线路定制，电压击穿阈值为5V，能承受高达20A的瞬时冲击电流，确保电路免受静电破坏。集成仅40皮法的低电容值，既不会影响高频信号传输质量，又提供了即时的静电释放路径，是保护精密电子组件的理想选择，让设备运行更加稳定无忧。
- 商品型号
- HDESD5V0S1BL-7B
- 商品编号
- C22439796
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
