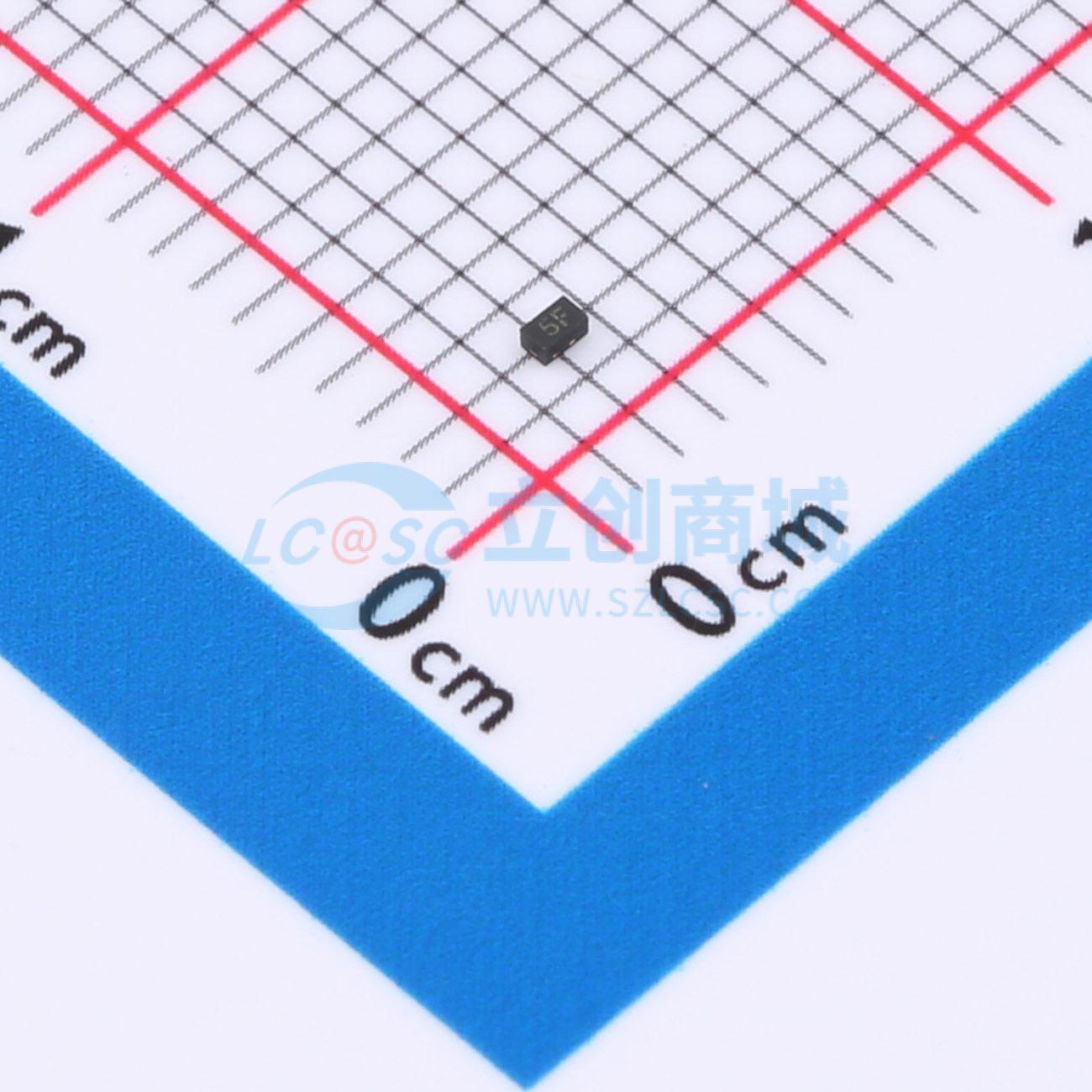

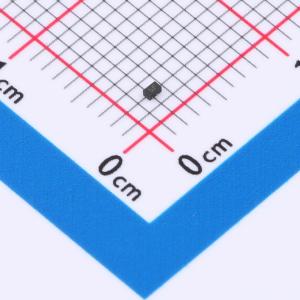

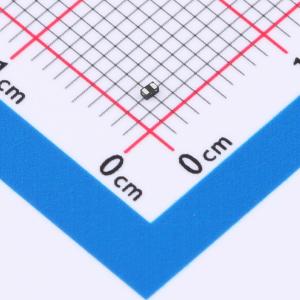

温馨提醒：图片仅供参考，商品以实物为准
HPESDRC2FD5VBL
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管为双向单路设计，耐压5V，峰值电流承受量4A，为电路提供严密的静电防护网。其0.5pF的超低电容值，极大减少了信号延迟，是保障高速信号传输和提升电子设备抗静电能力的理想元件，适用于各种精密电路保护需求。
- 商品型号
- HPESDRC2FD5VBL
- 商品编号
- C22439787
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
HPESDRC2FD5VBL可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）±8kV（接触）
- ±15kV（空气）
- IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 峰值功率耗散：100W（8/20μs）
- 工作电压：5V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
