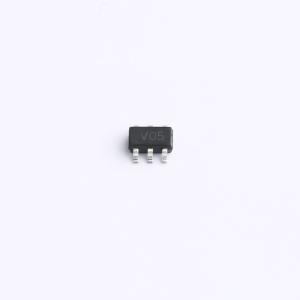

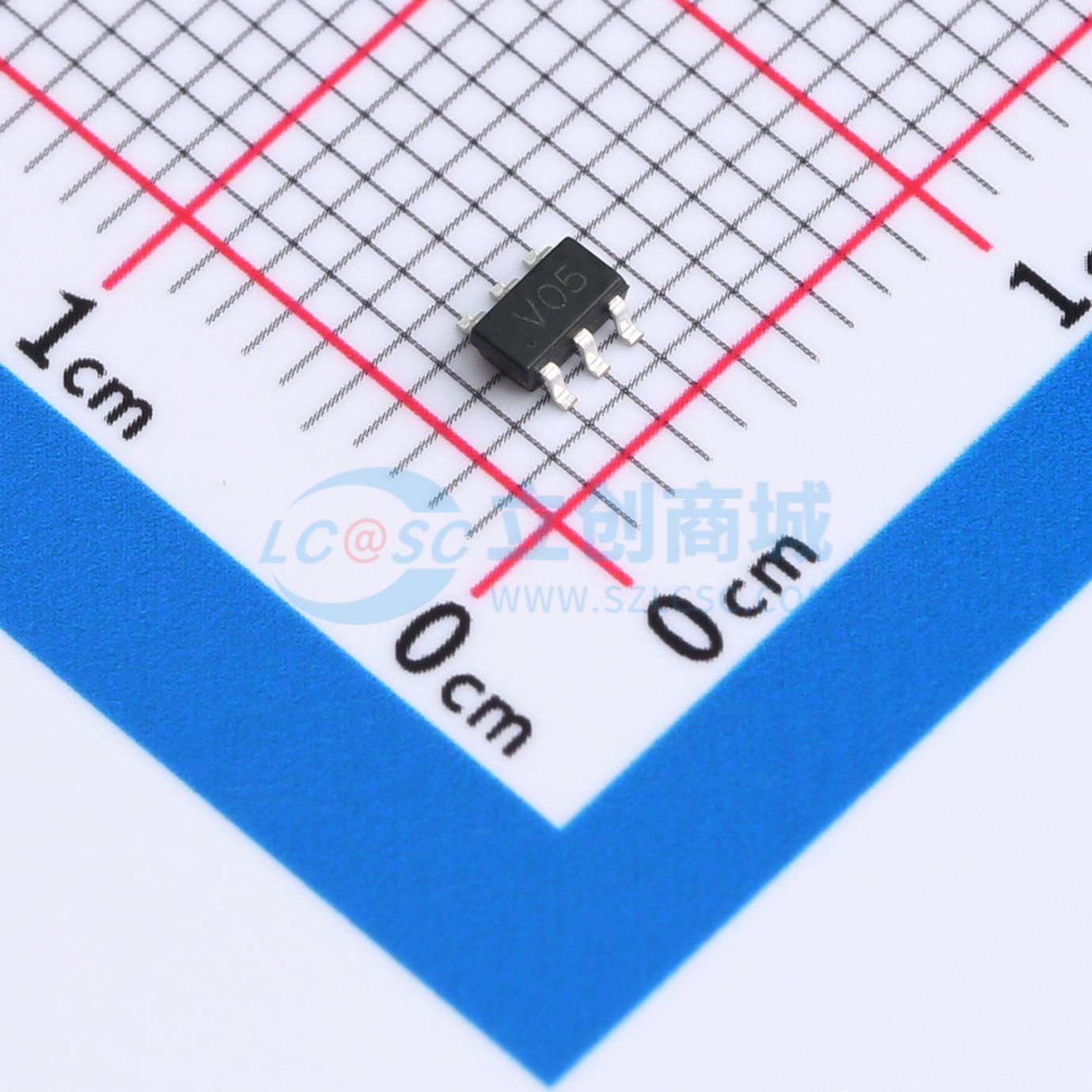

HAZC099-04S
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为单向类型，拥有四个通道。工作电压5V，可承受4A电流。结电容典型值为0.5pF，对电路影响极小。适用于多种电子产品，能有效防止静电和浪涌对设备的损害，保障设备稳定运行。
- 商品型号
- HAZC099-04S
- 商品编号
- C22439792
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.027333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V；1.8V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 55W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.8pF |
商品概述
HAZC099-04S 是一款 5 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对 ESD 二极管组成，可将正或负的 ESD 电流引导至正电源轨或负电源轨。一个齐纳二极管集成在正负电源轨之间的阵列中。在典型应用中，负电源轨引脚（指定为 GND）连接到系统地。正 ESD 电流通过一个 ESD 二极管和齐纳二极管引导至地，正 ESD 电压被钳位至齐纳电压。
商品特性
- 5 通道 ESD 保护
- 提供符合 IEC61000-4-2 等级 4 的 ESD 保护
- 空气放电 ±27kV
- 接触放电 ±15kV
- 通道 I/O 对 GND 电容：0.4pF（最大值）
- 通道 I/O 对 I/O 电容：0.8pF（最大值）
- 低钳位电压
- 低工作电压
- 改进的齐纳结构
- 优化的封装，便于高速数据线 PCB 布局
- 符合 RoHS 标准
