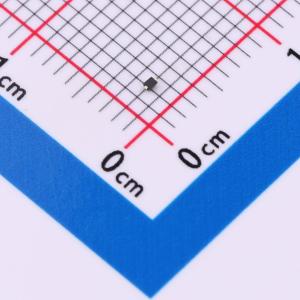

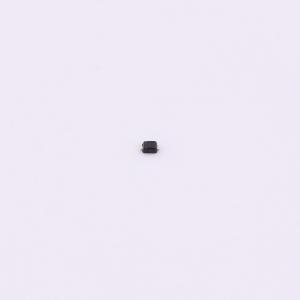

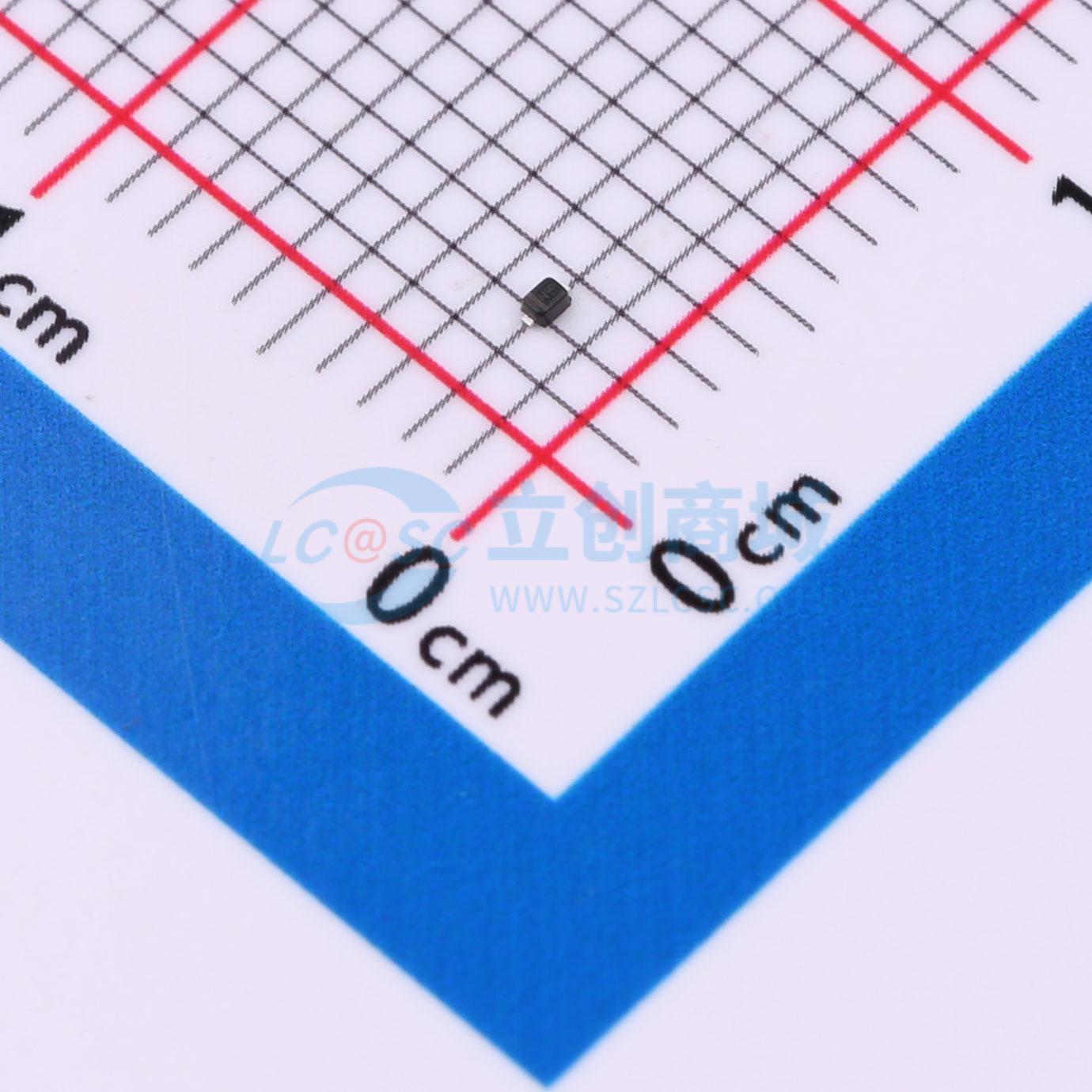

HESD7951ST5G
双向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，专为单通道应用设计，能够在5V工作电压下稳定运行，具备3A峰值瞬态电流处理能力，为电路提供双方向静电防护。其0.8pF的电容值，确保了信号传输的高效与纯净，是保障各类电子设备内部元件安全、防止静电干扰的精选组件，适用于要求严苛的静电防护场景。
- 商品型号
- HESD7951ST5G
- 商品编号
- C22439779
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.004808克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 45W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
HESD7951ST5G用于保护敏感的半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-923。
商品特性
- 超低电容0.6 pF
- 低钳位电压
- 小外形尺寸：0.031"×0.024" (0.80mm×0.60mm)
- 低本体高度：0.015" (0.37 mm)
- 击穿电压：5V
- 低泄漏
- 响应时间典型值<1.0 ns
- IEC61000-4-2 Level 4 ESD保护
- 无铅器件
