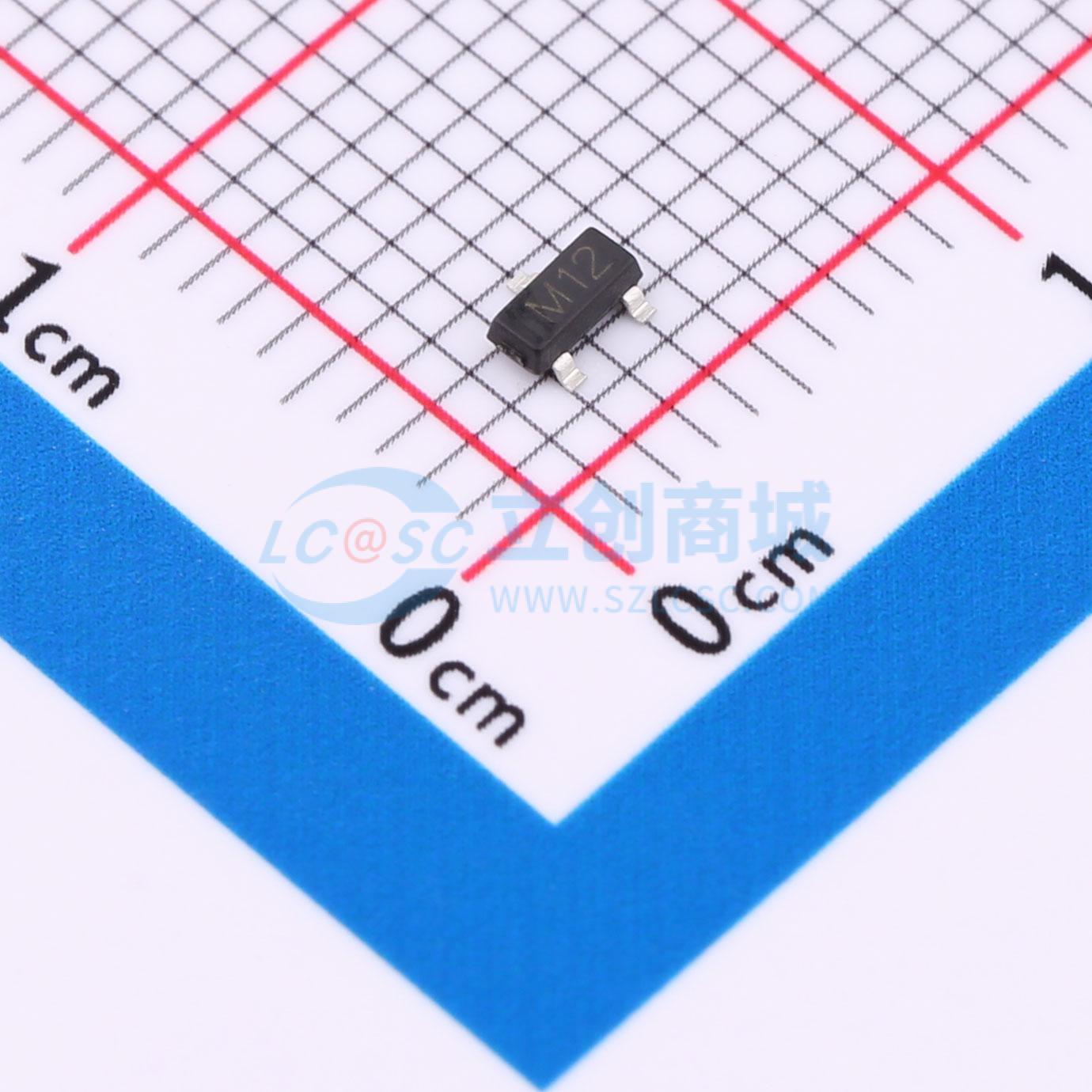

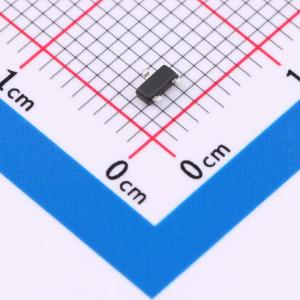

温馨提醒：图片仅供参考，商品以实物为准
HGSOT12C-E3-08
双向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精心打造的单向ESD保护二极管，为您的电子设备提供双路稳健保障。在12V工作电压范围内运作自如，瞬间承受电流可达11A，高效抵御静电冲击。90皮法的小电容特性，确保高速信号无损传递，完美融合于各类精密电路，为敏感元件穿上隐形防护服，让数据通信流畅无忧。
- 商品型号
- HGSOT12C-E3-08
- 商品编号
- C22439785
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.01625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V；32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
HGSOT12C-E3-08器件用于保护敏感的半导体组件，使其免受静电放电及其他电压引起的瞬态事件所造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：12V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
