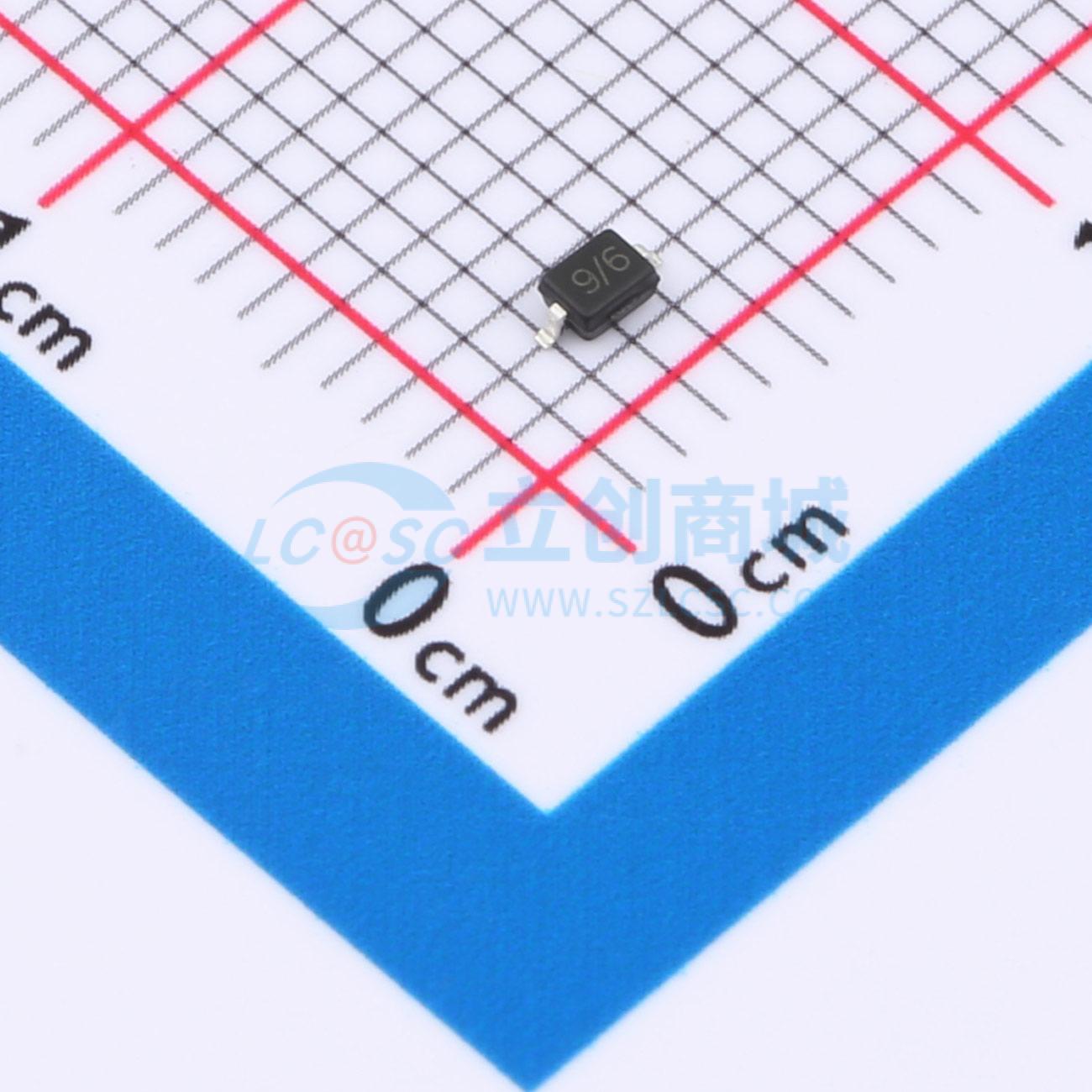

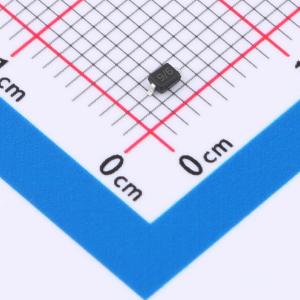

温馨提醒：图片仅供参考，商品以实物为准
HSD36C-01FTG
双向ESD 36V截止 峰值浪涌电流：7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，专为单通道应用设计，耐压36V，能承受7A峰值电流，提供全面的静电防护。15pF的电容值在确保高效防护的同时，对信号传输影响甚微，是追求高性能与信号完整性的电子设备的理想选择，为您的电路板穿上静电防护罩。
- 商品型号
- HSD36C-01FTG
- 商品编号
- C22439780
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01608克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 330W@8/20us | |
| 击穿电压(VBR) | 39V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HSD36C-01FTG可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。SOD-323封装。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在8×20μs脉冲下，峰值功率高达200W
- 低泄漏电流
- 响应时间典型值小于1ns
- 人体模型ESD等级为3级（>16kV）
- IEC61000-4-2 4级ESD防护
- IEC61000-4-4 4级EFT防护
