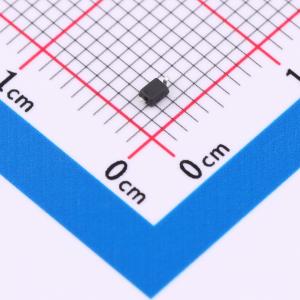

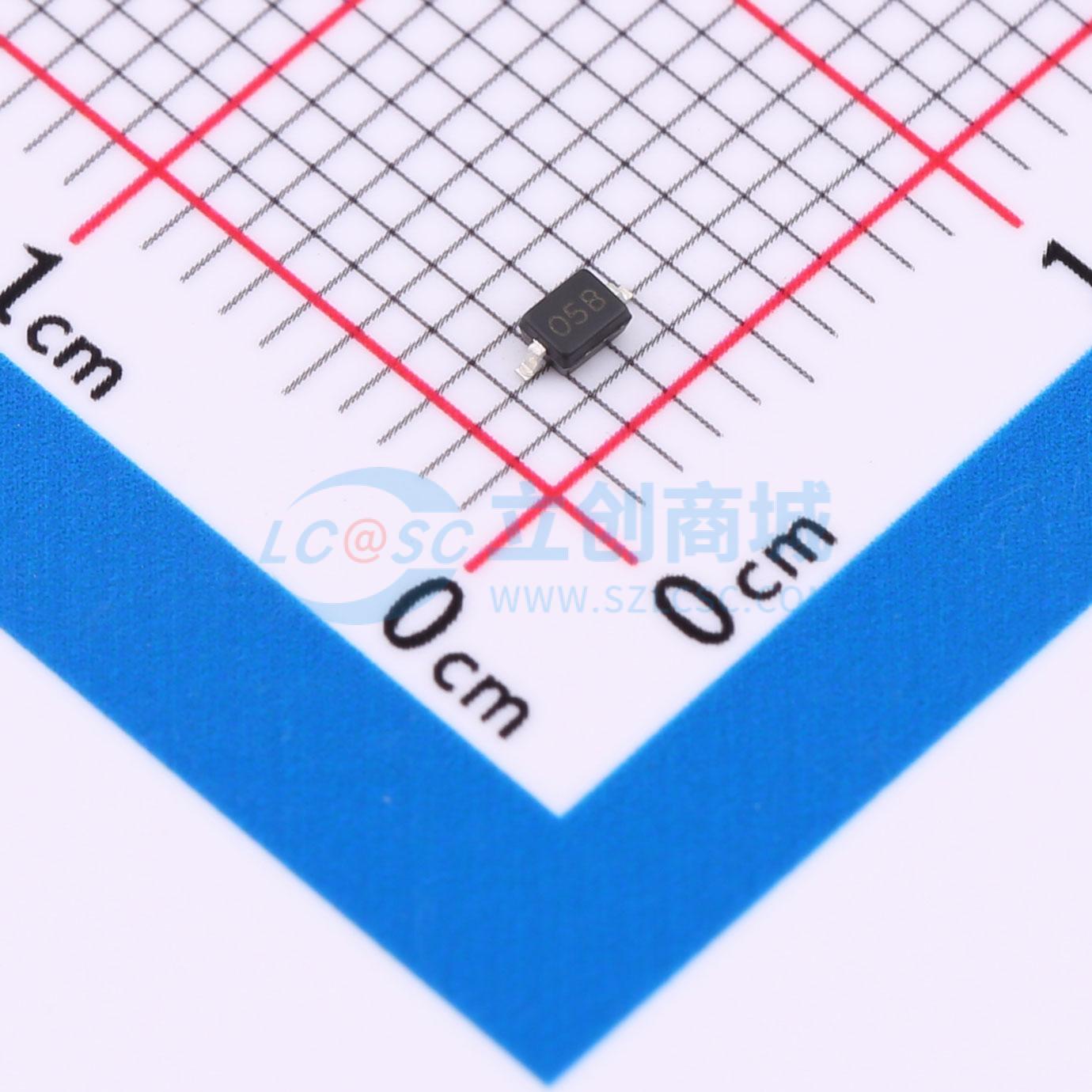

温馨提醒：图片仅供参考，商品以实物为准
HESD3BL5V0WS-BL
双向ESD 5V截止 峰值浪涌电流：17A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为单通道电路防护设计，工作电压VRWM为5V，广泛适用于各类电子设备。凭借17A的峰值脉冲电流IPP处理能力，能有效抵御高强度静电冲击，为电路安全筑起坚强防线。90pF的电容值CJ，在确保高效静电防护的同时，兼顾信号传输的适用性，是保护电路免受静电干扰的可靠伙伴。
- 商品型号
- HESD3BL5V0WS-BL
- 商品编号
- C22439777
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
该器件保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电) 及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准。
- 峰值功耗：350W (8/20us)。
- 工作电压：5V。
- 保护一条电源或数据线路。
- 低钳位电压。
- 低泄漏电流。
应用领域
- 高速数据线路
