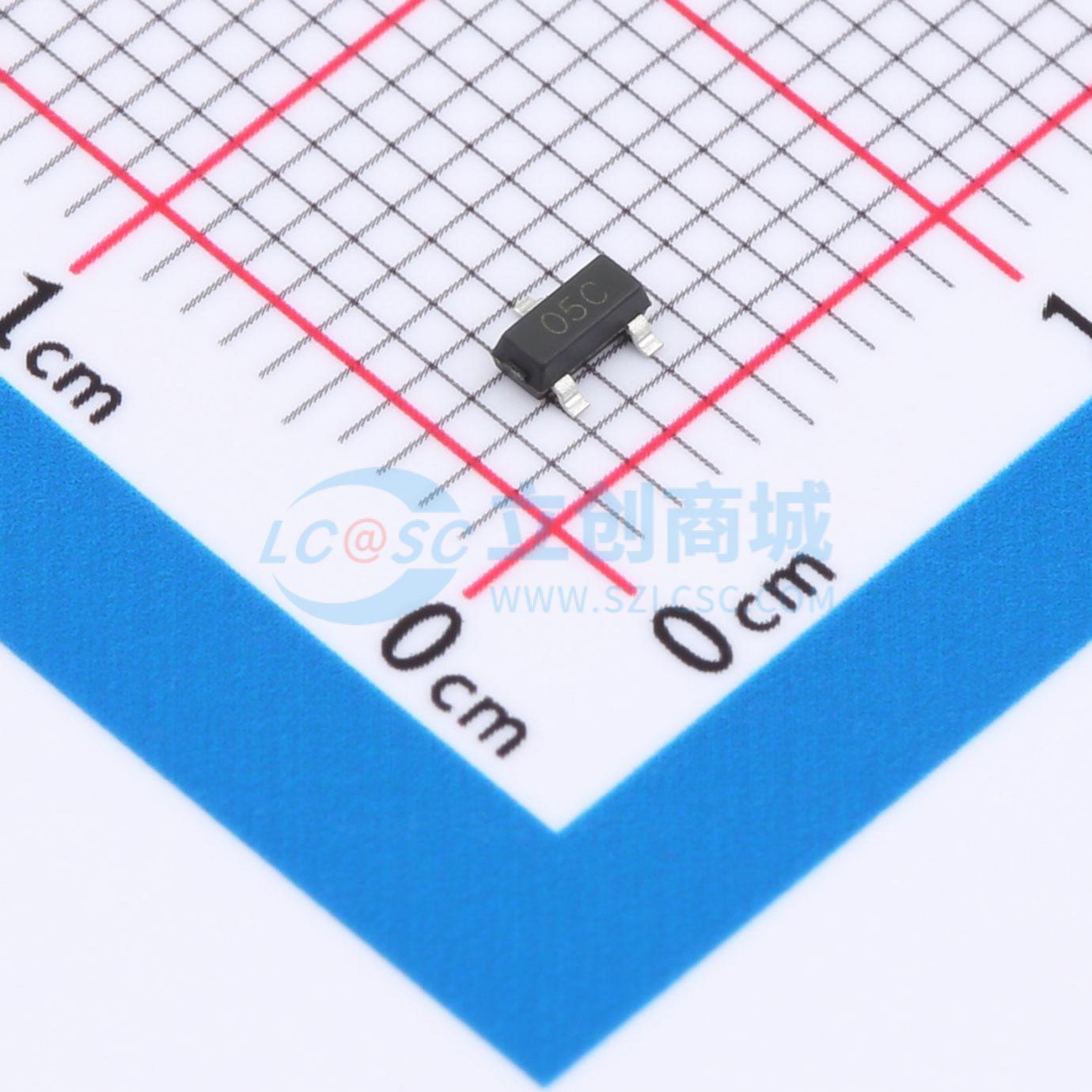

温馨提醒：图片仅供参考，商品以实物为准
HSM05-7
5V截止 峰值浪涌电流：17A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款二极管专注于ESD防护，采用单向设计，内置两个独立通道。耐压5V，峰值电流承受力达17A，确保强劲的保护效能。其180pF的小电容值保证了高速信号的无损传递，非常适合于对静电敏感的电子应用，为设备穿上隐形的防静电外衣。
- 商品型号
- HSM05-7
- 商品编号
- C22439774
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 180pF |
商品概述
HSM05-7器件可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了业界领先的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) 标准：±30kV (接触放电)，±30kV (空气放电)；符合 IEC 61000-4-4 (EFT) 标准：40A (5/50 ns)
- 峰值功耗：350W (8/20us)
- 工作电压：5V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
