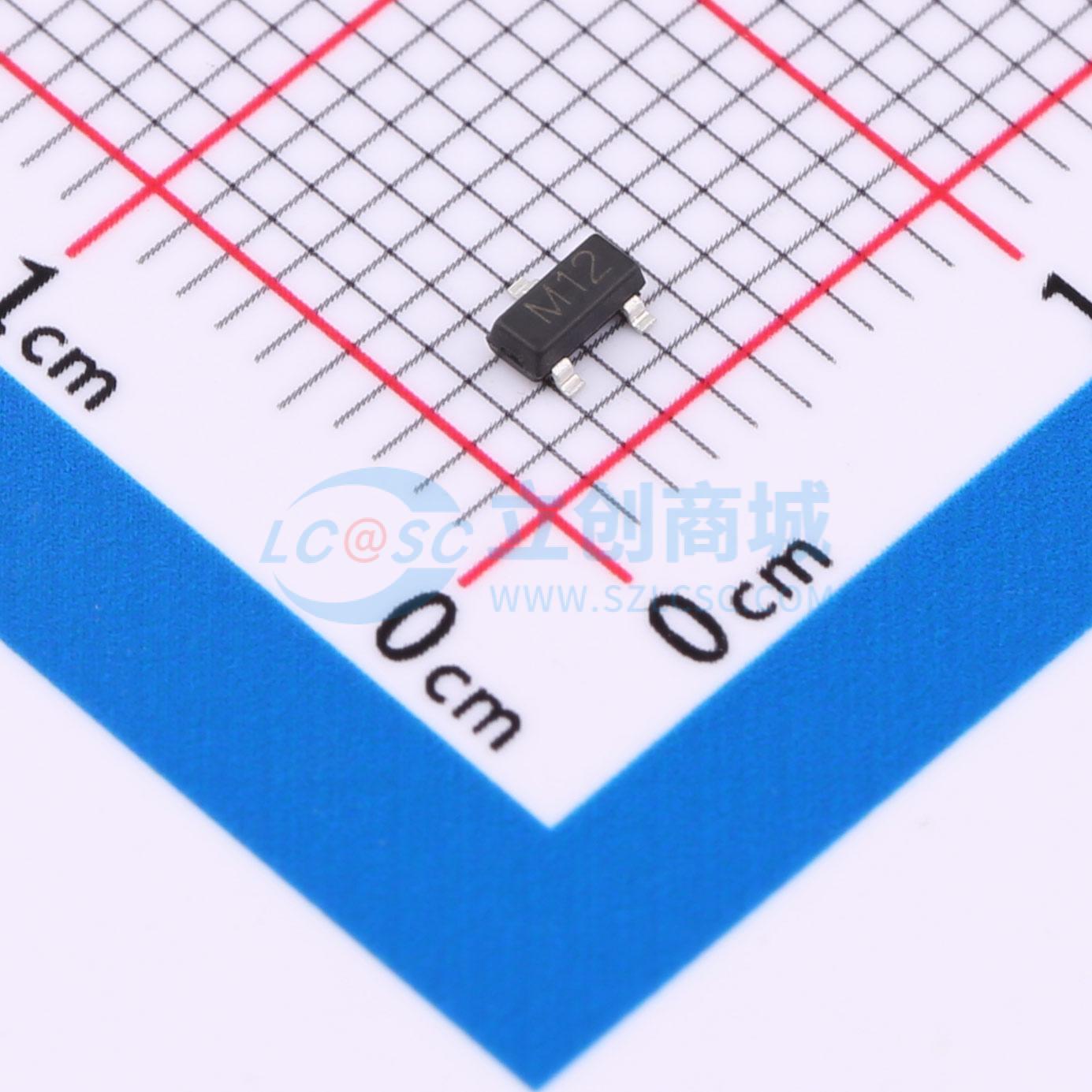

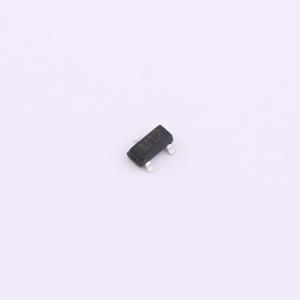

温馨提醒：图片仅供参考，商品以实物为准
HSM12T1G
单向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，配置双通道，耐压12V，能承受11A瞬时大电流，为电路系统筑起稳固的静电防护壁垒。90pF低电容设计，确保高速信号传递无碍，是保护高灵敏度电子设备的优选方案，提升系统可靠性。
- 商品型号
- HSM12T1G
- 商品编号
- C22439749
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.016981克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
HSM12T1G可保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了在不适合使用阵列的应用中保护两条单向线路的灵活性。
商品特性
- 高速数据线路的瞬态保护：IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电)；IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：350W (8/20us)
- 工作电压：12V
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
