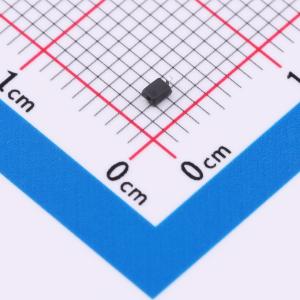

温馨提醒：图片仅供参考，商品以实物为准

HUCD32C12L01

双向ESD 12V截止峰值浪涌电流：12A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款双向ESD静电保护二极管，专为单通道应用设计，具有12V最大工作电压与12A峰值电流处理能力，为电路提供坚实的静电防护墙。1pF的低电容特性，确保了信号在高速传输中的完整性，是保护敏感电子设备、提升系统抗扰度的优质选择，为数据通信安全护航。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HUCD32C12L01
商品编号: C22439752
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.016352克(g)

商品参数

商品概述

HUCD32C12L01 可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的箝位能力、低漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。它为设计者提供了在阵列不切实际的应用中保护一条双向线路的灵活性。封装形式为SOD-323。该产品不适用于要求极高可靠性的应用。华轩扬电子对于因使用产品值超过额定值而导致的设备故障不承担任何责任。产品规格中规定的性能和特性是在独立状态下测得的，不能保证其在客户产品中的表现。客户应在最终产品中进行评估和测试。华轩扬电子努力提供高质量、高可靠性的产品，但所有半导体产品都存在一定的失效概率，设计时应采取安全措施。若产品受出口管制，需获得相应许可证。未经华轩扬电子书面许可，不得以任何形式复制或传播本文档内容。本文档信息仅供参考，不保证用于量产，且可能随时更改。设计设备时，请参考您计划使用的华轩扬电子产品的“交付规格书”。

商品特性

为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
峰值功耗：350W (8/20μs)
工作电压：12V
保护一条 Vcc 或数据线路
低箝位电压
低漏电流

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	28.6V
	峰值脉冲电流(Ipp)	12A
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
