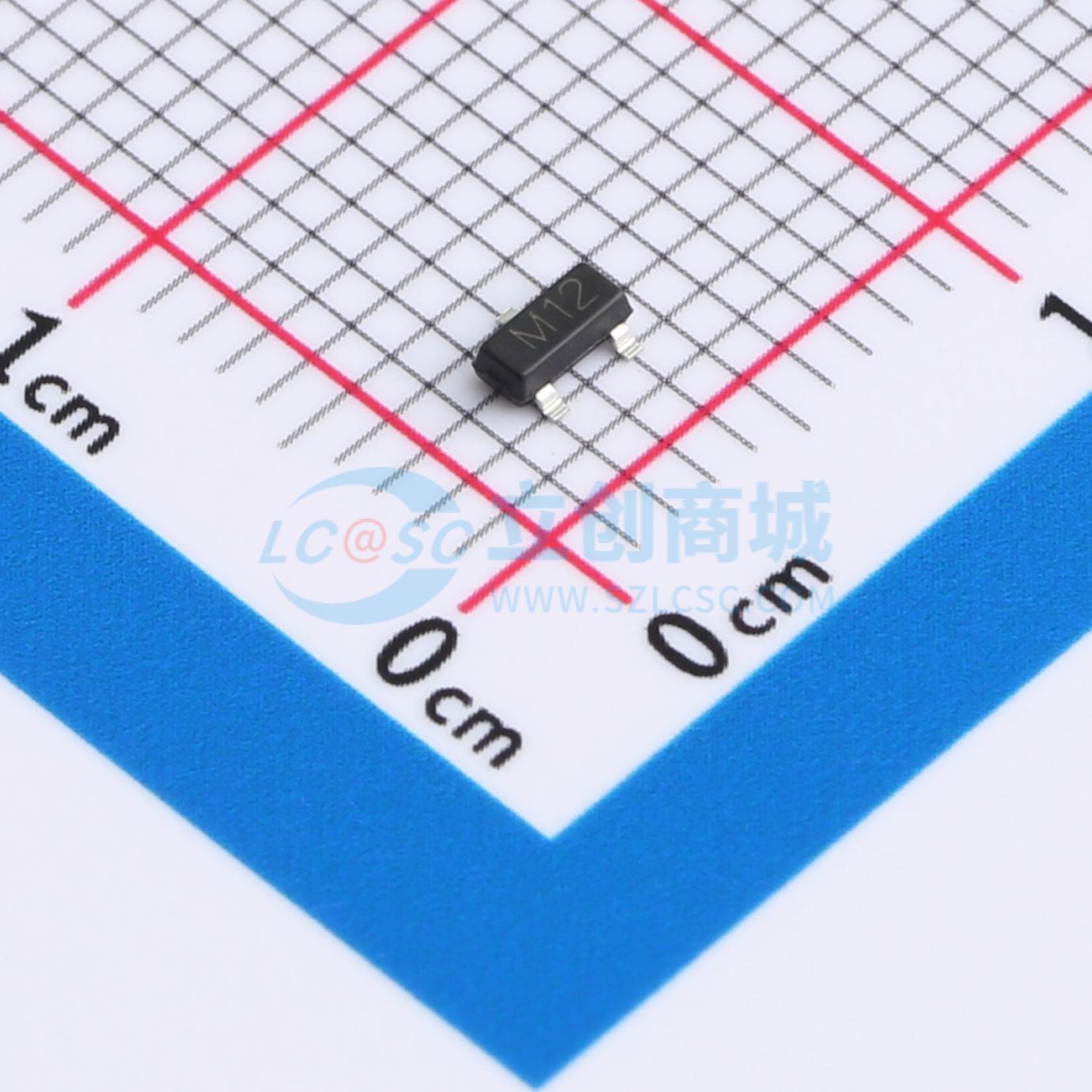

温馨提醒：图片仅供参考，商品以实物为准
HSET23A12L02
双向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为单向类型，设有两个通道。工作电压为12V，可承受11A电流。结电容典型值是90pF。适用于多种电子产品，能有效防止静电和浪涌对设备的损害，保障设备稳定运行，提高设备可靠性。
- 商品型号
- HSET23A12L02
- 商品编号
- C22439753
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.01625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V；32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
HSET23A12L02 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护 2 条单向线路。
商品特性
- 为高速数据线提供瞬态保护：符合 IEC 61000-4-2 (静电放电) ±30kV (接触放电) 和 ±30kV (空气放电) 标准；符合 IEC 61000-4-4 (电快速瞬变脉冲群) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20μs)
- 工作电压：12V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
