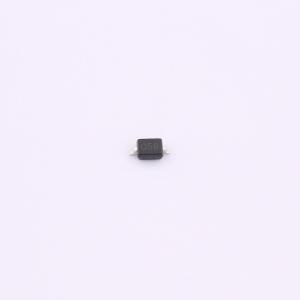

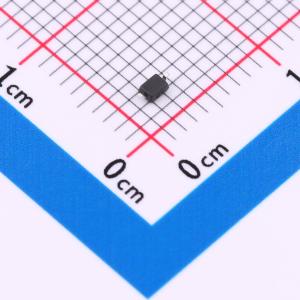

温馨提醒：图片仅供参考，商品以实物为准
HASD05CL
双向ESD 5V截止 峰值浪涌电流：17A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款双向ESD保护二极管专为单通道电路打造，5V电压保护阈值（VRWM），在低电压应用中表现出色。高达17A的峰值脉冲电流承受力（IPP），为电路提供强效静电屏蔽。尽管电容值CJ为90pF，但针对非极致高速信号线路，仍能有效平衡保护与信号质量，是众多电子设备静电防护的优选方案。
- 商品型号
- HASD05CL
- 商品编号
- C22439771
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
