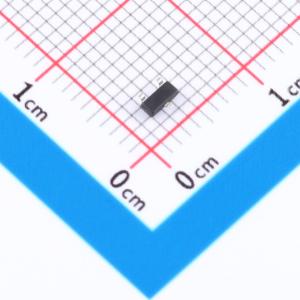

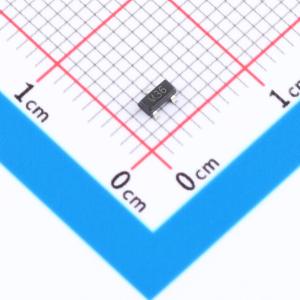

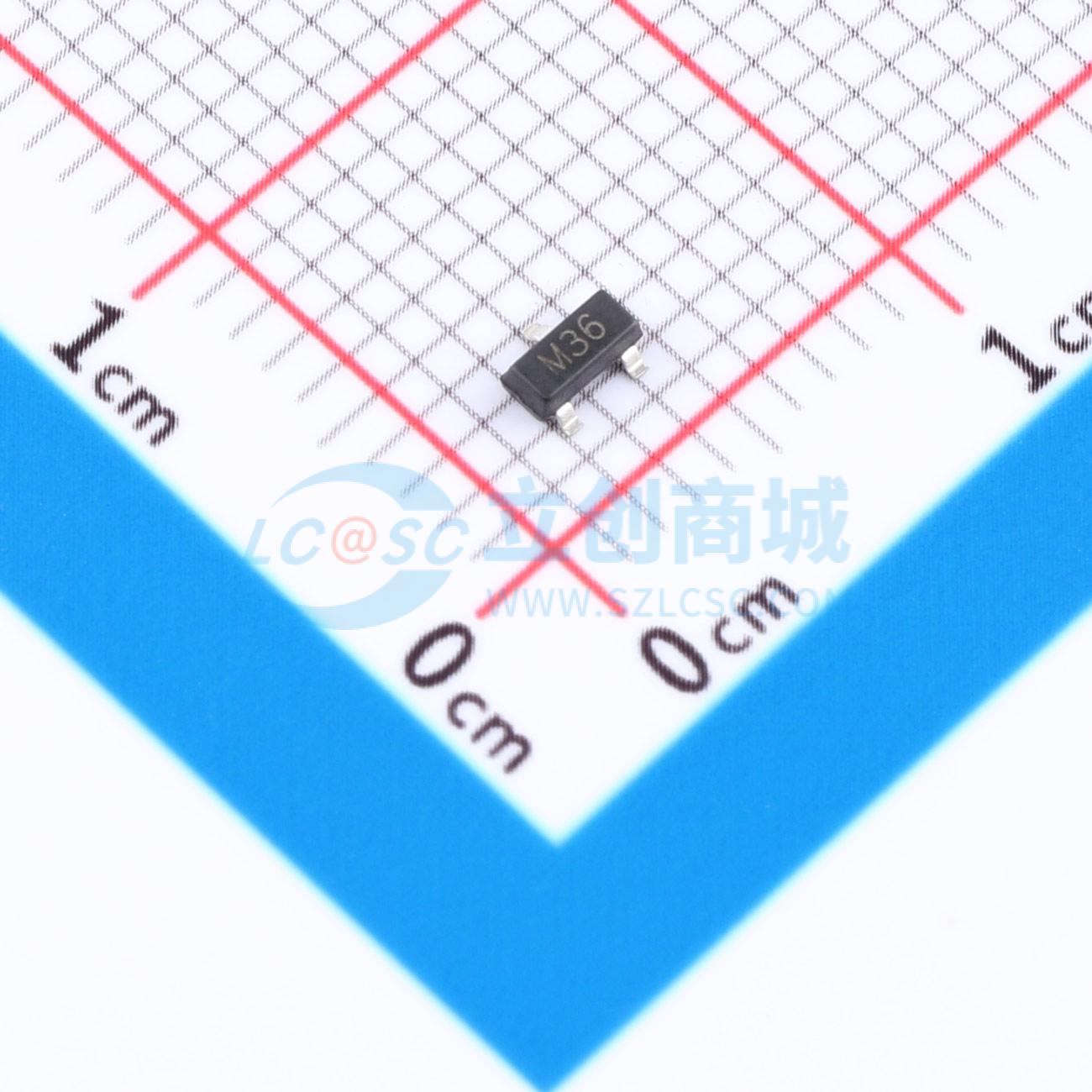

SM36
双向ESD 36V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为单向类型，拥有两个通道。工作电压36V，可承受5A电流。结电容典型值为35pF。适用于多种电子产品，能有效防止静电和浪涌对设备的损害，保障设备稳定运行，提高设备可靠性。
- 商品型号
- SM36
- 商品编号
- C22439772
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 75V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
SM36可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了业界领先的保护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 为高速数据线路提供瞬态保护：IEC 61000-4-2 (ESD) ±30kV（接触放电），±30kV（空气放电）；IEC 61000-4-4 (EFT) 40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：36V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
