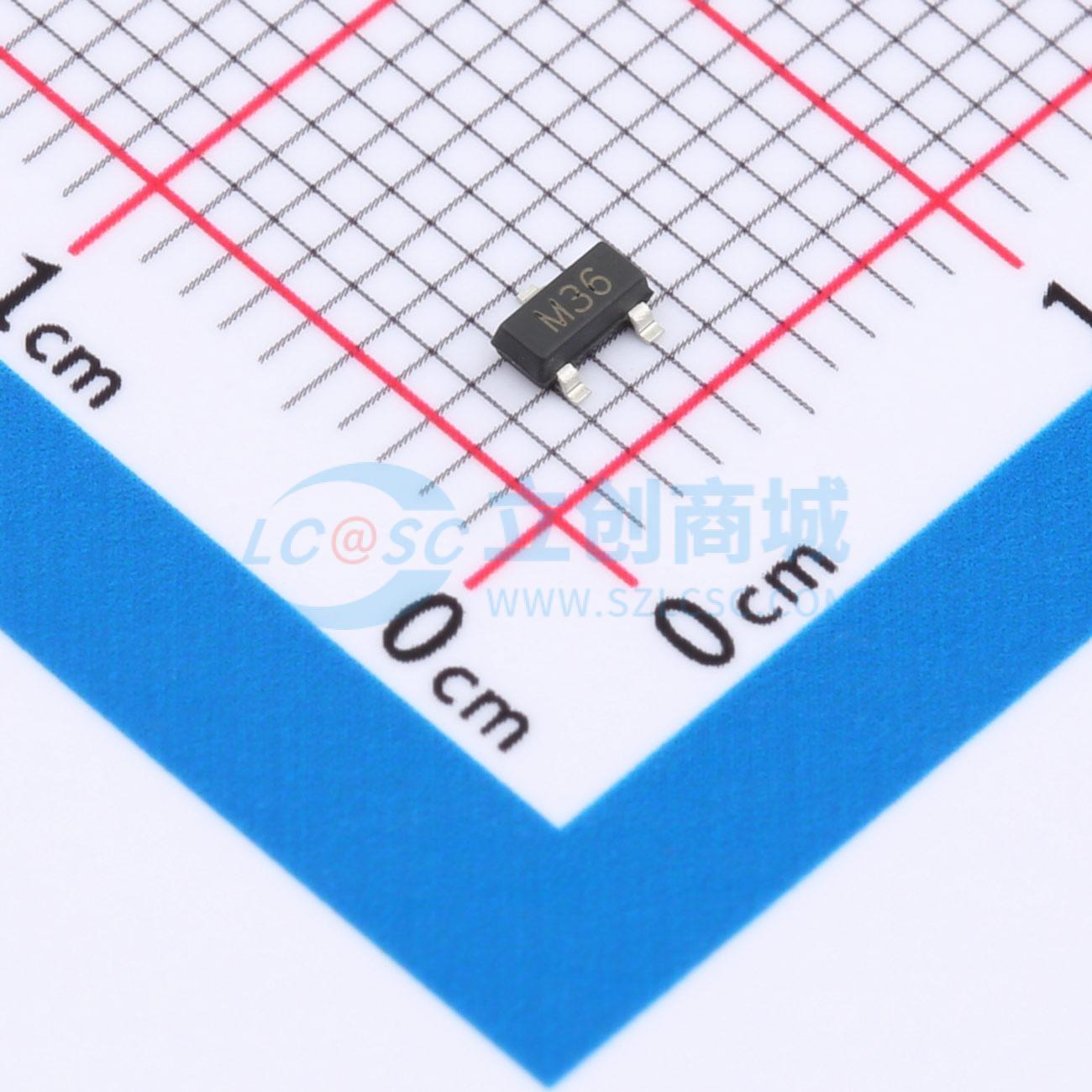

温馨提醒：图片仅供参考，商品以实物为准
HSM36.TCT
双向ESD 36V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，设计有双通道，能在36V工作电压下稳定运作，具备5A峰值电流承受力，为电路提供强大静电防护。其紧凑的35皮法电容值，确保了信号传输的高速度与高保真度，非常适合于保护现代高性能电子设备中的精细电路，防止静电损伤，提升系统可靠性。
- 商品型号
- HSM36.TCT
- 商品编号
- C22439761
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018384克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 75V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
HSM36.TCT可保护敏感半导体组件免受静电放电(ESD)及其他电压诱导瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容及快速响应时间，为暴露于ESD的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2(ESD) ±30kV (接触放电) 和 ±30kV (空气放电)，以及IEC 61000-4-4(EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：36V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
