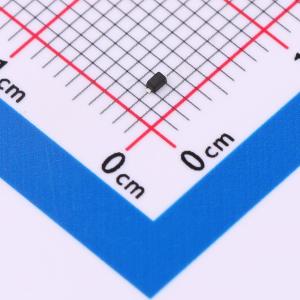

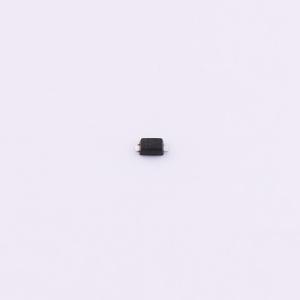

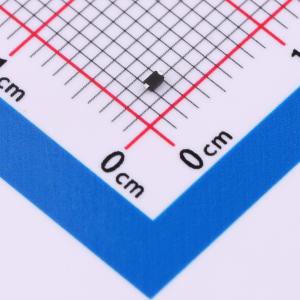

HPESDNC5D7VU
单向ESD 7V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管，专为7V电压系统设计，提供单一通道的静电防护。7A峰值电流处理能力，有效阻挡静电威胁。60pF电容值适宜于非高速信号环境，确保在保护电路不受静电损害的同时，维持良好的信号完整性，为电子设备的日常运作提供稳定可靠的保障。
- 商品型号
- HPESDNC5D7VU
- 商品编号
- C22439740
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.01042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 22.7V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HPESDNC5D7VU可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：±8kV（接触放电），±15kV（空气放电）；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：200W（8/20us）
- 工作电压：7V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
应用领域
- 消费电子
- 工业控制
- 通信设备
- 计算机外设
- 便携式设备
