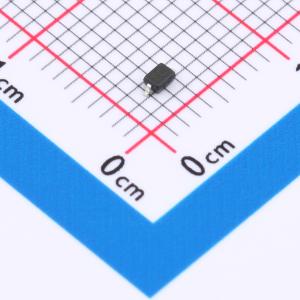

温馨提醒：图片仅供参考，商品以实物为准
HUDD32C15L01
双向ESD 15V截止 峰值浪涌电流：10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管为单通道设计，耐压提升至15V，能承受10A瞬时电流冲击，为电路提供更宽广的保护范围。1pF的低电容特性，保障了信号传输的高速与清晰，是现代微型电子设备防静电干扰的高性价比解决方案。
- 商品型号
- HUDD32C15L01
- 商品编号
- C22439742
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015556克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 31.8V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HUDD32C15L01用于保护敏感的半导体组件，使其免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：15V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
