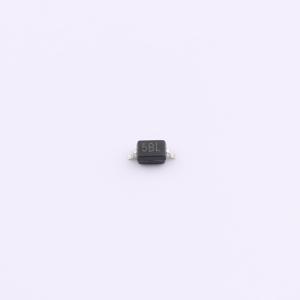

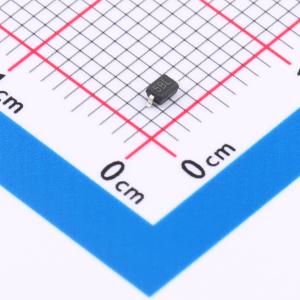

温馨提醒：图片仅供参考，商品以实物为准
HUBD32C05L01
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单通道应用设计，具有5V最大工作电压，能有效应对来自两个方向的静电威胁。4A的峰值电流处理能力，为电路提供强大防静电屏障。1pF的低电容值设计，确保高速数据信号传输不受影响，是保护敏感电子电路免受静电损伤的高效解决方案。
- 商品型号
- HUBD32C05L01
- 商品编号
- C22439744
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HUBD32C05L01 可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的箝位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了同类防护。该器件为设计人员提供了在阵列不实用的应用中保护一条双向线路的灵活性。封装形式为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±8kV (接触放电) 和 ±15kV (空气放电) 标准，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：100W (8/20us)
- 工作电压：5V
- 保护一条 Vcc 或数据线路
- 低箝位电压
- 低泄漏电流
