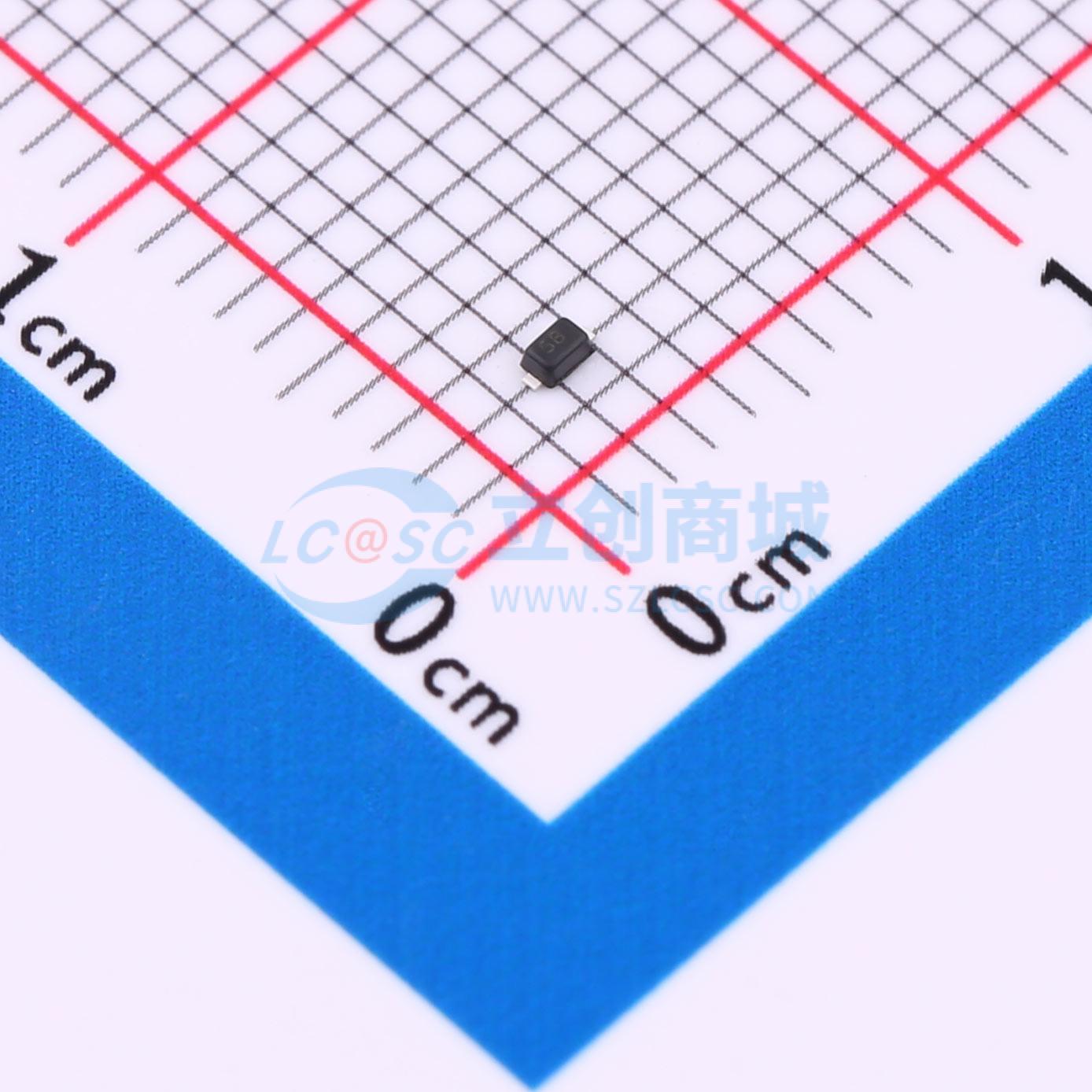

温馨提醒：图片仅供参考，商品以实物为准
HESDBV5V0D5-TP
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单路信号设计，耐压5V，适合低功耗应用。2.5A峰值脉冲电流处理能力，虽偏小但足够应对轻量级静电防护需求。3pF的超低电容值确保高速信号传输无阻，是追求信号完整性和防静电兼顾的微型电子设备的理想选择。
- 商品型号
- HESDBV5V0D5-TP
- 商品编号
- C22439739
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.01042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HESDBV5V0D5-TP 可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的箝位能力、低漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为 SOD-523。
商品特性
- 小型封装尺寸
- 低封装高度
- 峰值功率高达 90 W（在 8×20 μs 脉冲条件下）
- 低漏电流
- 响应时间典型值小于 1 ns
- 人体模型静电放电等级为 3 级（大于 16 kV）
- IEC61000-4-2 4 级静电放电防护
- IEC61000-4-4 4 级电快速瞬变脉冲群防护
