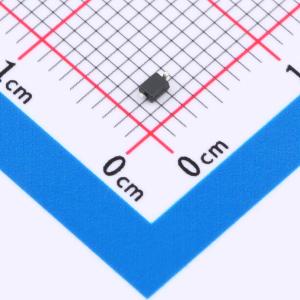

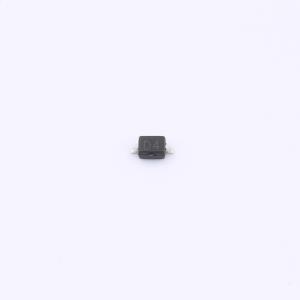

温馨提醒：图片仅供参考，商品以实物为准
HESD56151W04-2/TR
双向ESD 4.5V截止 峰值浪涌电流：160A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，专为单通道低电压设备定制，耐压4.5V，能承受160A的峰值电流冲击，构筑稳固的静电防护网。尽管电容值为300pF，适合于对信号速度要求不高但强调强效保护的场合，如便携设备和家用电器，确保在日常使用中远离静电危害，提升系统可靠性与用户安心体验。
- 商品型号
- HESD56151W04-2/TR
- 商品编号
- C22439723
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 11V；20V | |
| 峰值脉冲电流(Ipp) | 160A | |
| 峰值脉冲功率(Ppp) | 3.2kW@8/20us | |
| 击穿电压(VBR) | 5.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HESD56151W04-2/TR可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了同类保护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。SOD-323。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触) ±30kV (空气) 和IEC 61000-4-4 (EFT) 40A (5/50 ns)标准
- 峰值功耗：3200W (8/20us)
- 工作电压：4.5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
