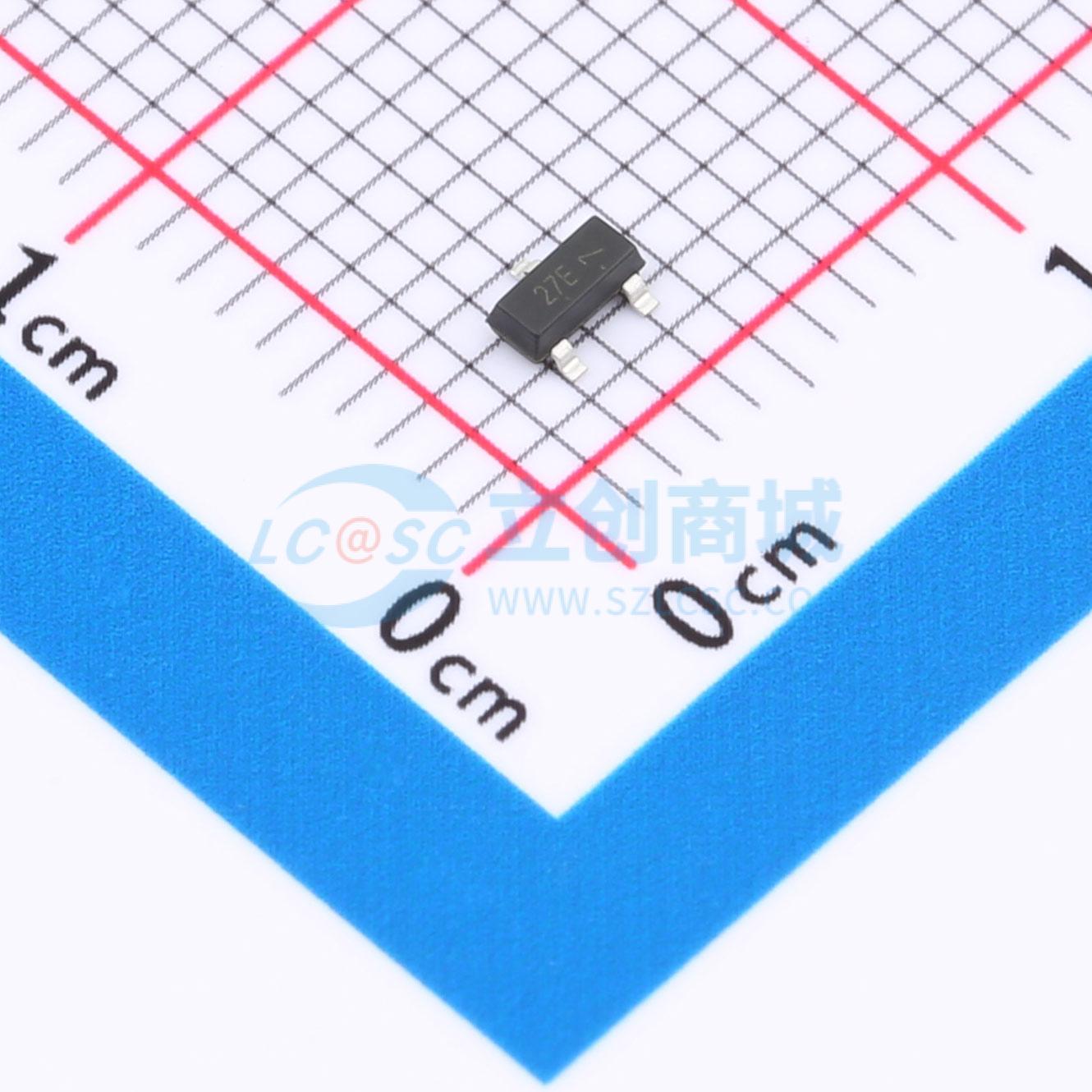

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC23T24VB
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向双通道ESD保护二极管，额定电压24V，具备5A峰值电流处理能力，为双线路系统带来高效静电防护。25pF电容值虽较高，但在特定应用场景下，能良好兼顾静电保护与信号传输需求，是保障多通道电子设备免受静电损伤的可靠守护者。
- 商品型号
- HPESDNC23T24VB
- 商品编号
- C22439725
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HPESDNC23T24VB用于保护敏感的半导体组件，防止其因静电放电和其他电压引起的瞬态事件而受损或失效。其卓越的箝位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供一流的保护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±8kV (接触放电) 和 ±15kV (空气放电) 标准，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：24V
- 保护一条双向线路或两条单向线路
- 低箝位电压
- 低泄漏电流
