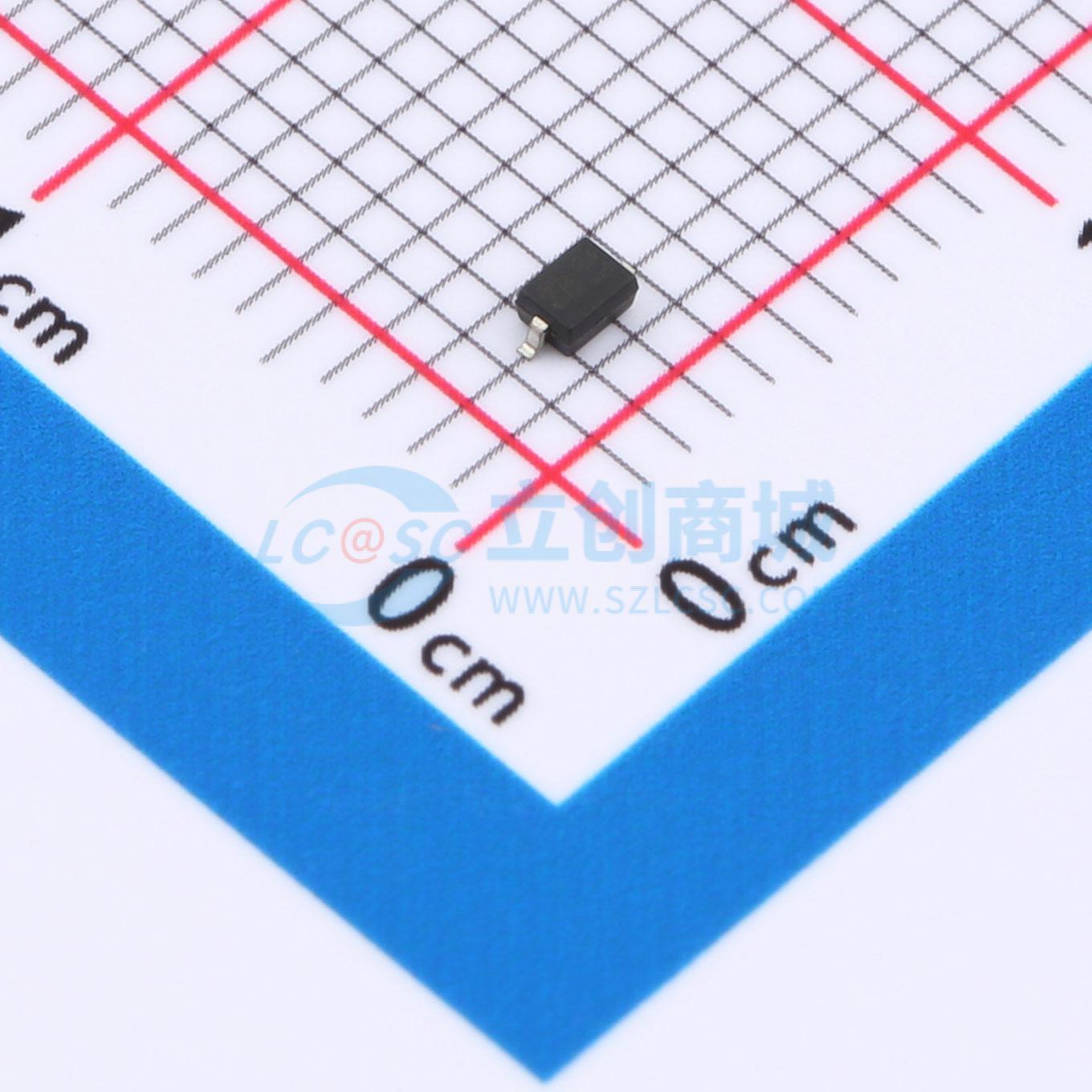

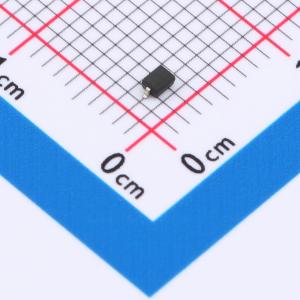

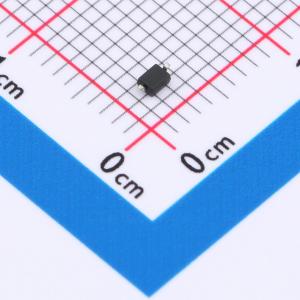

温馨提醒：图片仅供参考，商品以实物为准
HESDLC3V3D3B
双向ESD 3.3V截止 峰值浪涌电流：17A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，专为3.3V电压应用设计，通过单通道实现双向静电防护。其卓越的17A瞬态电流处理能力，为电路提供强大保护盾。超低1pF电容值确保了极小信号延迟，完美适配高速数据接口，有效阻挡静电干扰同时保持信号完整性，是高性能电子设备静电防护的优选方案。
- 商品型号
- HESDLC3V3D3B
- 商品编号
- C22439733
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 289W@8/20us | |
| 击穿电压(VBR) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HESDLC3V3D3B用于保护敏感的半导体组件，使其免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境下的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）±30kV（接触放电）和±30kV（空气放电）标准，以及IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50 ns）标准。
- 峰值功耗：289W（8/20μs）。
- 工作电压：3.3V。
- 保护一条Vcc或数据线。
- 低钳位电压。
- 低泄漏电流。
