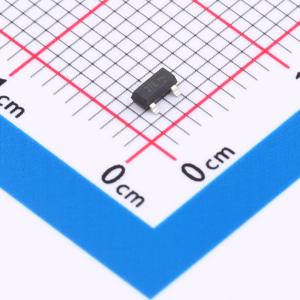

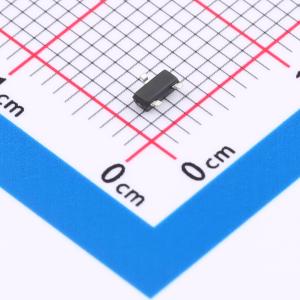

温馨提醒：图片仅供参考，商品以实物为准
HSM24CANB-02HTG
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款高性能的双向ESD静电保护二极管，专为双线路设计，能有效阻挡24V工作电压下的静电侵扰。凭借5A的峰值电流处理能力，它在保护敏感电路免受瞬态电压损害方面表现出色。加之仅25皮法的低电容值，确保高速信号传输不受干扰，是保障精密电子设备安全的理想选择。
- 商品型号
- HSM24CANB-02HTG
- 商品编号
- C22439735
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.02125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HSM24CANB-02HTG可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±8kV，空气放电±15kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：24V
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
