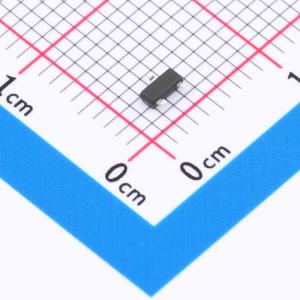

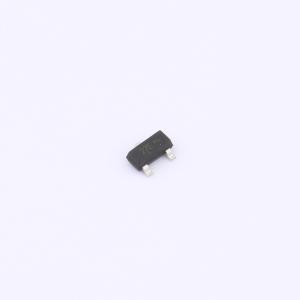

温馨提醒：图片仅供参考，商品以实物为准
HCDSOT23-T24CAN-Q
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此双向ESD静电保护二极管专为双通道设计，耐压24V，5A峰值电流吸收能力，为多线路电路板提供强效静电屏障。电容值25pF，适用于对信号速度要求不苛刻的环境，确保在高静电环境下系统运行的稳定与安全，是多接口电子产品静电防护的优选组件。
- 商品型号
- HCDSOT23-T24CAN-Q
- 商品编号
- C22439728
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HCDSOT23-T24CAN-Q器件可保护敏感半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±8kV，空气放电±15kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：24V
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
