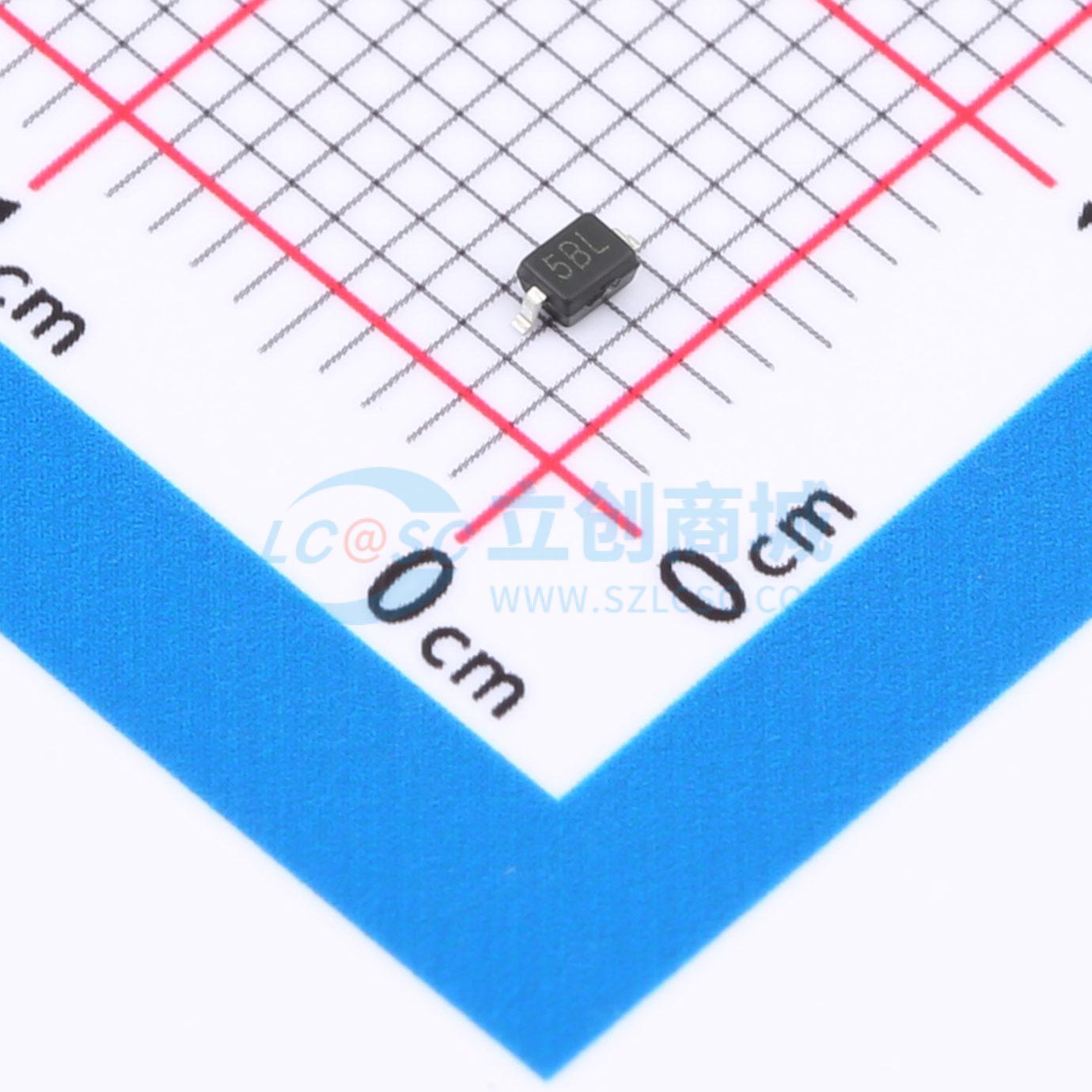

温馨提醒：图片仅供参考，商品以实物为准
HSEH0501D3
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为单通道设计，耐压5V，适应更广泛的电压环境。双向保护机制，无论正负极性静电均能有效抵御，峰值电流处理能力达4A，为电路安全筑起坚实防线。1pF的电容值平衡了保护与信号传输速度的需求，尤其适合于需要高速数据传输及增强静电防护的电子设备。
- 商品型号
- HSEH0501D3
- 商品编号
- C22439727
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015989克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V；25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HSEH0501D3用于保护敏感的半导体组件，防止因静电放电和其他电压引起的瞬态事件而造成的损坏或故障。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (静电放电) ±8kV (接触放电) 和 ±15kV (空气放电) 标准
- 符合IEC 61000-4-4 (电快速瞬变脉冲群) 40A (5/50 ns) 标准
- 峰值功耗：100W (8/20μs)
- 工作电压：5V
- 保护一条电源或数据线路
- 低钳位电压
- 低泄漏电流
