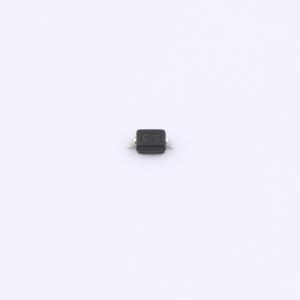

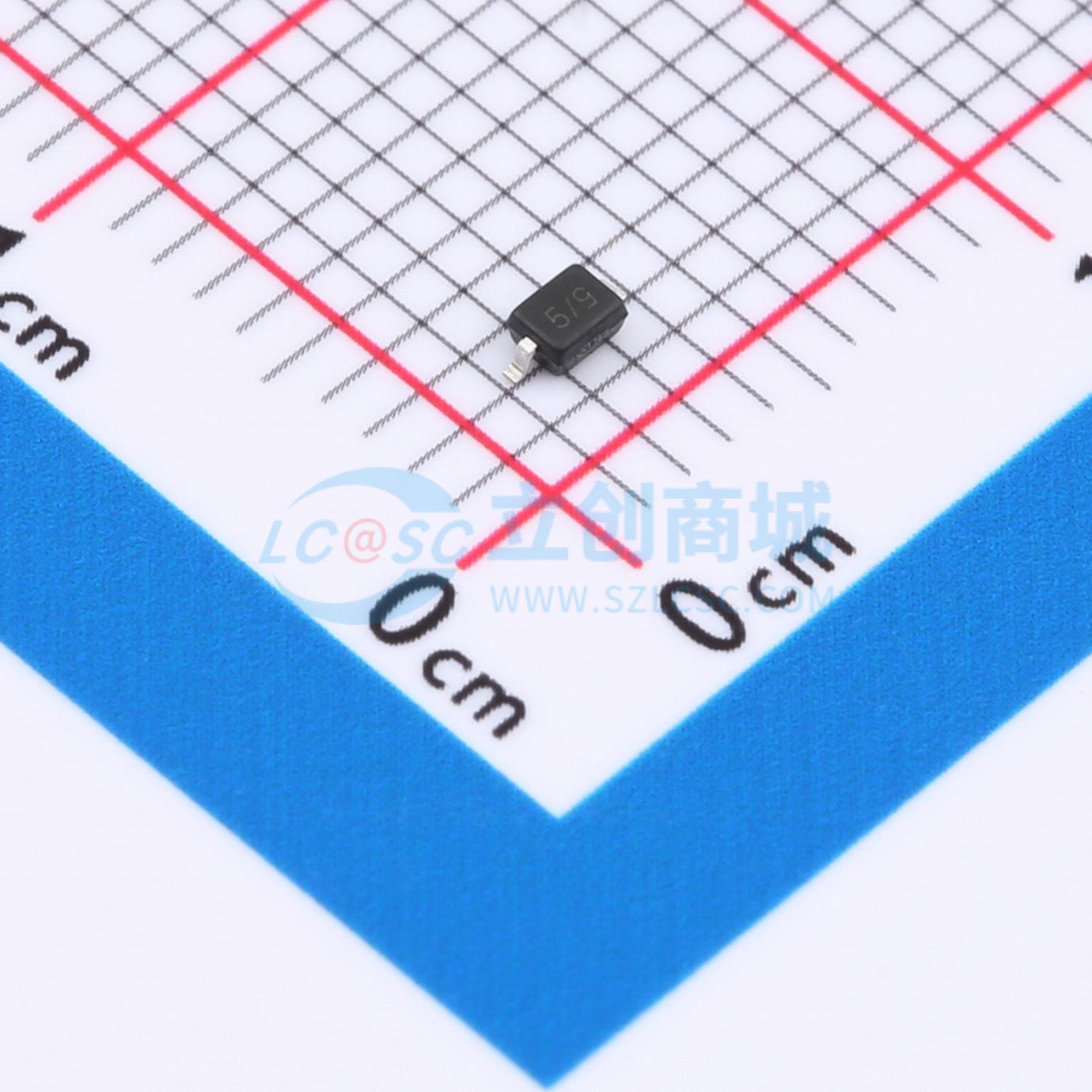

HPESD5V0S1BAF
双向ESD 5V截止 峰值浪涌电流：25A
- 描述
- 这款双向ESD静电保护二极管专为单路保护优化，可在5V工作电压下稳定运行，具备25A的高瞬态电流处理能力，为电路提供强大的静电防护盾。35皮法的电容值确保了广泛频段信号的低失真传输，是消费电子及通信设备中静电防护的理想元件。
- 商品型号
- HPESD5V0S1BAF
- 商品编号
- C22439724
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014545克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 25A | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
HPESD5V0S1BAF可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-323。任何及所有此处描述或包含的华轩扬电子产品均不具备能够处理需要极高可靠性应用（如生命支持系统、或其他故障可能合理预期会导致严重物理和/或物质损坏的应用）的规格。在使用任何此处描述或包含的华轩扬电子产品于此类应用之前，请咨询您就近的华轩扬电子代表。华轩扬电子对于因以超出任何及所有此处描述或包含的华轩扬电子产品规格中列出的额定值（如最大额定值、工作条件范围或其他参数）使用产品而导致的设备故障不承担任何责任。此处描述或包含的任何及所有华轩扬电子产品的规格规定了所述产品在独立状态下的性能、特性和功能，并非对所述产品在客户产品或设备中安装后的性能、特性和功能的保证。为验证在独立器件中无法评估的症状和状态，客户应始终评估和测试安装在客户产品或设备中的器件。华轩扬电子有限公司致力于提供高质量、高可靠性的产品。然而，任何及所有半导体产品都存在一定的失效概率。这些概率性失效有可能引发危及人身安全、产生烟雾或火灾、或造成其他财产损失的事故或事件。在设计设备时，应采取安全措施以防止此类事故或事件发生。此类措施包括但不限于安全设计的保护电路和防错电路、冗余设计以及结构设计。如果此处描述或包含的任何或所有华轩扬电子产品（包括技术数据、服务）受任何适用的当地出口管制法律法规管辖，则必须根据上述法律从有关当局获得出口许可证后方可出口。未经华轩扬电子有限公司事先书面许可，不得以任何形式或任何方式（包括影印和录制，或任何信息存储或检索系统）复制或传播本出版物的任何部分。此处信息（包括电路图和电路参数）仅供参考；不保证适用于批量生产。华轩扬电子相信此处信息准确可靠，但对其使用或任何侵犯知识产权或第三方其他权利的行为不作任何明示或暗示的保证。此处描述或包含的任何及所有信息可能因产品/技术改进等原因更改，恕不另行通知。设计设备时，请参考您打算使用的华轩扬电子产品的“交付规格”。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）±30kV（接触放电）/±30kV（空气放电）及IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50 ns）标准
- 峰值功耗：500W（8/20us）
- 工作电压：5V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
