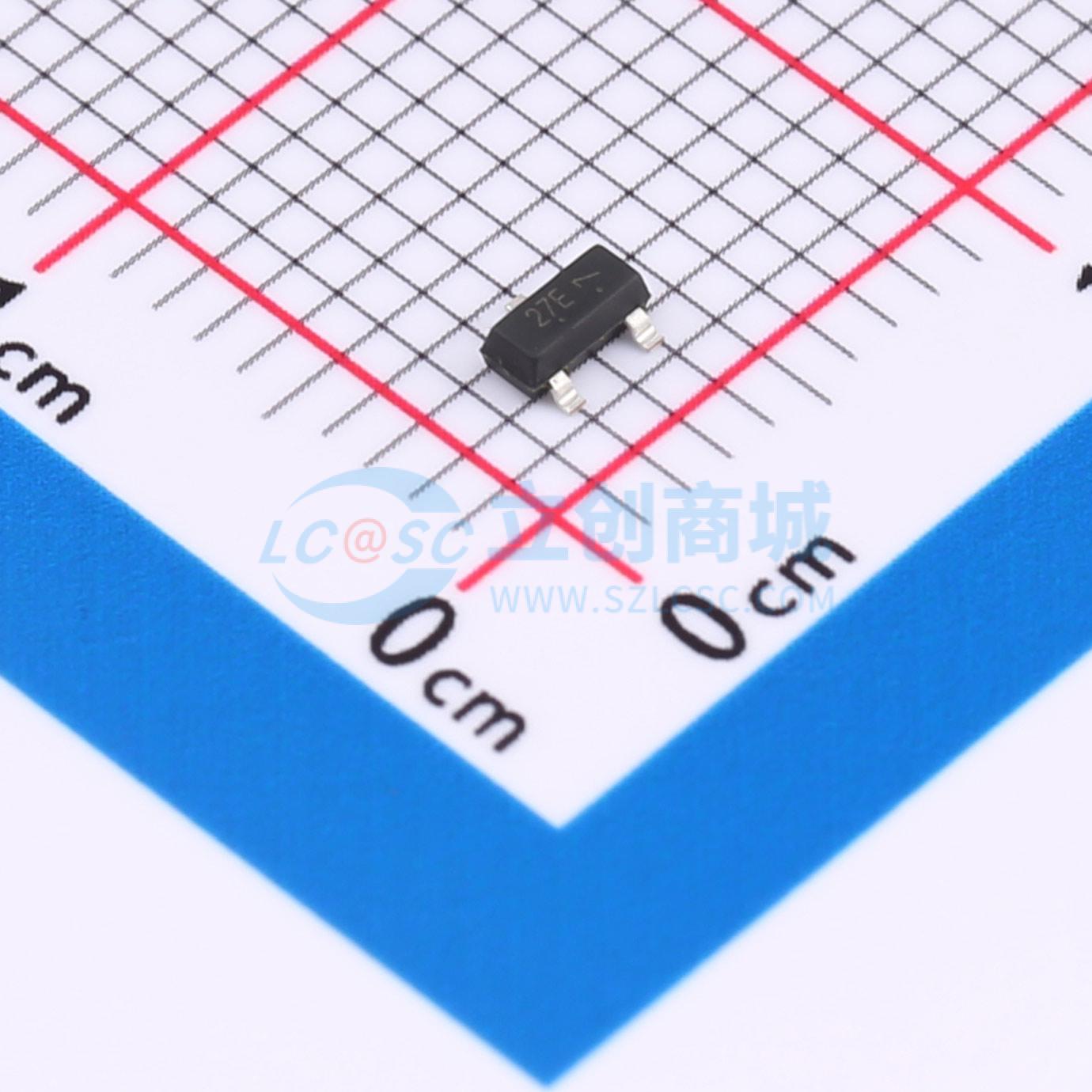

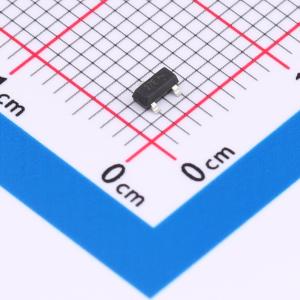

温馨提醒：图片仅供参考，商品以实物为准
HSZNUP2105LT1G
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向双通道ESD静电保护二极管，针对24V工作电压优化，能有效承受5A瞬时电流冲击，为您的双线电路提供全方位静电防护。尽管拥有25pF的电容值，它依然适用于对信号延迟不太敏感的应用，确保在高静电威胁下设备的稳定性和安全性。
- 商品型号
- HSZNUP2105LT1G
- 商品编号
- C22439722
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HSZNUP2105LT1G可保护敏感半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为易受静电放电影响的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±8kV，空气放电±15kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：24V
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
