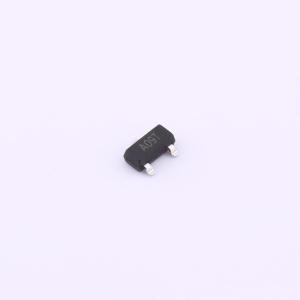

温馨提醒：图片仅供参考，商品以实物为准
DMN3042L-HXY
耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款场效应管为N型，电流为5.8A，能应对一定功率需求。电压30V，可在特定电路中稳定运行。内阻典型值28mR，能量损耗处于合理范围。VGS为12V。在消费电子领域，可用于对电流和电压有特定要求的电子设备进行电流调控。
- 商品型号
- DMN3042L-HXY
- 商品编号
- C22367219
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 55mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V@250uA | |
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 825pF | |
| 反向传输电容(Crss) | 78pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 100pF |
商品概述
SM3400SRL采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V，ID = 5.8A
- 在VGS = 10V时，RDS(ON) < 30 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
