温馨提醒：图片仅供参考，商品以实物为准

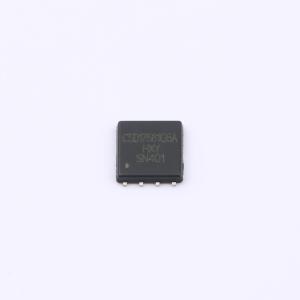

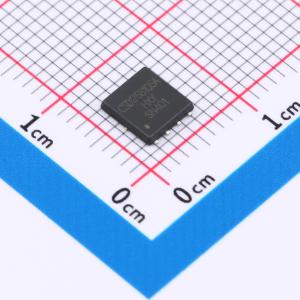

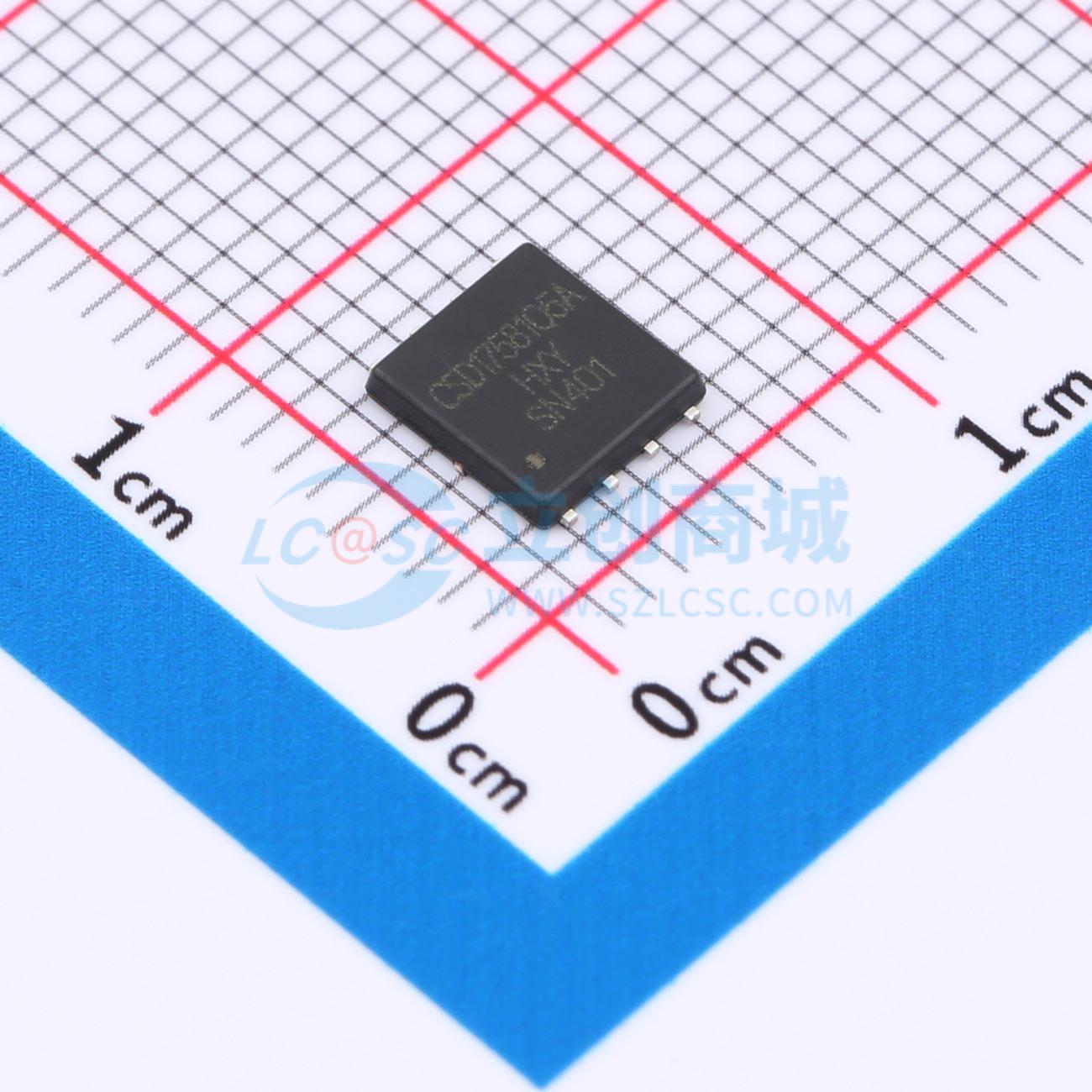

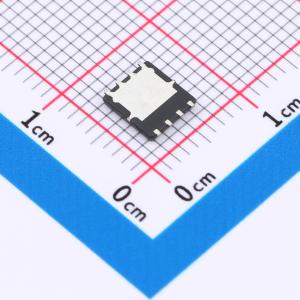

CSD17581Q5A-HXY
1个N沟道 耐压:30V 电流:120A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CSD17581Q5A 型号N沟道MOS管采用DFN5X6-8L封装，小巧轻便，散热性能佳，适用于高集成度电路设计。器件额定电压VDSS为30V，可承载高达120A的连续电流ID，展现卓越的功率处理能力。其突出特点是导通电阻低至3.5mR，有助于提升系统能效并降低功耗。
- 商品型号
- CSD17581Q5A-HXY
- 商品编号
- C22366626
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1306克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 2.6mΩ@10V | |
| 耗散功率(Pd) | 115W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC@15V | |
| 输入电容(Ciss) | 2.218nF | |
| 反向传输电容(Crss) | 340pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 480pF |
